Нормы работы со слаботочными (контрольными), силовыми и электрическими линиями предписывают прокладывать их в специально предусмотренных для этого лотках. Правила устройства электроустановок (ПУЭ) определяют ряд требований, которые применяются при прокладке линий в коробах. Сегодня рассмотрим правила прокладки кабельных трасс в лотках, нюансы работ и нормативы.
Зачем нужны лотки для прокладки кабелей?
Монтаж коробов для кабелей — обязательный этап при прокладке защищённых электрических трасс, при этом не имеет значения, для чего они предназначены. Лотки используются, чтобы:
- защитить цепи от внешних повреждений;
- продлить период эксплуатации проводных и кабельных трасс;
- обеспечить возможность разделить прокладку силового и слаботочного кабеля перегородкой внутри одного лотка;
- облегчить доступ к электросетям в случае ремонтных работ.
Ещё один немаловажный аспект в пользу коробов — защита проводов и кабелей от огня в случае пожара. Кроме того, это позволяет частично защитить их от короткого замыкания при попадании воды внутрь.
Среди минусов прокладки лотков под кабель можно отметить следующее:
- дополнительные затраты на материалы;
- увеличение трудозатрат и времени на монтаж;
- отсутствие циркуляции воздуха и скопление пыли (в отношении неперфорированных коробов).
Виды кабельных лотков
Существуют разные типы коробов для укладки электролиний. Обычно их делят на категории по материалу, типу конструкции и методу монтажа. Наиболее распространёнными являются металлические и пластиковые лотки.
Металлические
Обычно для их производства используется нержавеющая, оцинкованная или углеродистая сталь. Чаще всего для монтажных работ выбирают изделия из оцинкованной стали, так как она имеет высокую устойчивость к коррозии и характеризуется долгим сроком эксплуатации. Производство изделий осуществляется, как правило, методом штамповки. Оцинкованным коробам окрашивание не требуется, а вот неоцинкованные обычно покрывают защитным составом, чтобы продлить срок службы.
По конструкции выделяют 4 вида металлических лотков:

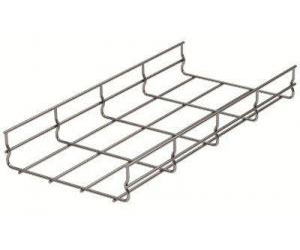

1. Проволочные. Их изготавливают из оцинкованной стальной проволоки. Применяют для прокладки открытых линий на различных объектах. Нормативы позволяют использовать такие короба как в закрытых, так и на открытых пространствах. Среди несомненных плюсов таких моделей — лёгкий вес, воздухообмен и быстрый доступ к линии. Из минусов, пожалуй, можно указать на не слишком привлекательный вид, соответственно, в домах и квартирах такие конструкции, как правило, не применяются.

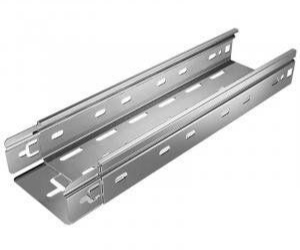

2. Перфорированные. Для изготовления обычно используется оцинкованный металл. По сути, это короб с отверстиями по всей протяжённости, что позволяет обеспечить постоянную циркуляцию воздуха. Такие короба могут быть с крышкой или без неё. Основное применение они находят при обустройстве горизонтальных линий на разных объектах.
3. Неперфорированные. Идентичны предыдущим, только без перфорации. Как правило, у них есть крышка. Применяются обычно для укладки кабельных трасс на улице, так как позволяют обеспечить максимальную степень защиты. Однако и для внутренних работ они тоже применимы.

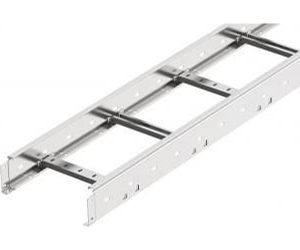

4. Лестничные. Внешне напоминают лестницу, за что и получили своё название. Штампованные боковины объединены поперечными перемычками, поэтому конструкция получается максимально прочной и выдерживает самые тяжёлые кабели. Такой тип коробов применим при открытой укладке электрических трасс. Обычно на производствах, в шахтах и т.д. В общественных и жилых зданиях их, как правило, не устанавливают. Такие конструктивные особенности позволяют беспрепятственно проникать к проводам и кабелям, однако не дают абсолютно никакой защиты.

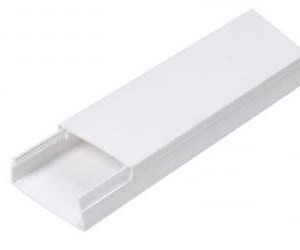

Пластиковые
Пластик — распространённый материал, подходящий для изготовления множества изделий и предметов. Для производства кабельных лотков его тоже используют. Обычно для этих целей применяют поливинилхлорид (ПВХ). Такие короба применимы для монтажа кабелей до 400 вольт. Они оптимальны для домов, квартир и офисов благодаря эстетичному внешнему виду и простоте установки. Кроме того, лотки из пластика сравнительно недорогие.
Существует несколько видов пластиковых коробов, обычно их классифицируют по месту установки:
- напольные;
- плинтусные;
- карнизные и др.
В целом для жилых помещений пластиковые изделия — оптимальный вариант. Минусы у них, конечно, тоже имеются. Так, например, они подходят для использования только в закрытых помещениях. Также срок их службы меньше по сравнению с металлическими. Кроме того, пластик не устойчив к действию высоких температур, а значит при перегреве кабеля лоток будет деформироваться. Однако, это не уменьшает популярность пластиковых изделий, так как плюсы вполне перевешивают минусы.
Способ крепления
Выбор метода монтажа определяется тем, где именно крепится лоток:

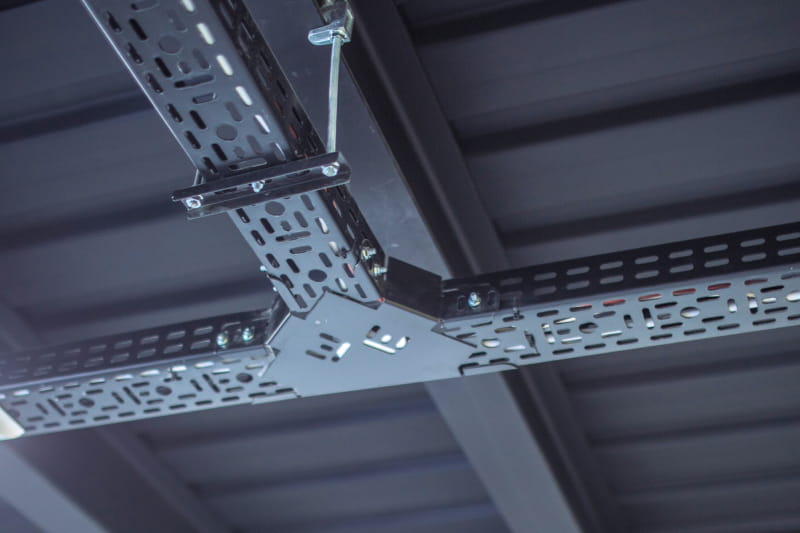

К потолку
Монтаж лотков прокладки кабеля к потолку должен быть надёжным. Если потолок выполнен из профнастила, используются V-образные крепежи, которые фиксируются особыми клещами. Короб буквально подвешивается на креплениях, поэтому для жилых помещений такой способ неприменим.
Если потолок представляет собой перекрытие из бетона, для монтажа используются дюбели из пластика или анкеры из металла. Если кабельные линии лёгкие, используют дюбели, для тяжёлых трасс — анкеры.
Самый удобный способ монтажа — кронштейны, на них устанавливают короба. Стоимость материалов будет выше, однако доступ к электрическим линям — проще.
К стене или полу
Здесь допустимы разные варианты, но самый простой — специальные скобы. Их можно устанавливать практически на любые стены. Чтобы выполнить напольную прокладку, используют консоли. Иногда применяют также специальные опоры, которые приподнимают лоток. Это наиболее востребовано, когда работают с несколькими кабельными линиями. Но напольный тип прокладки используется довольно редко.
Вариантов крепления в принципе существует довольно много. При выборе важно учитывать надёжность крепежа. Лучше, чтобы был запас прочности. Также стоит отталкиваться от того, нужен ли быстрый доступ к кабелям или нет.

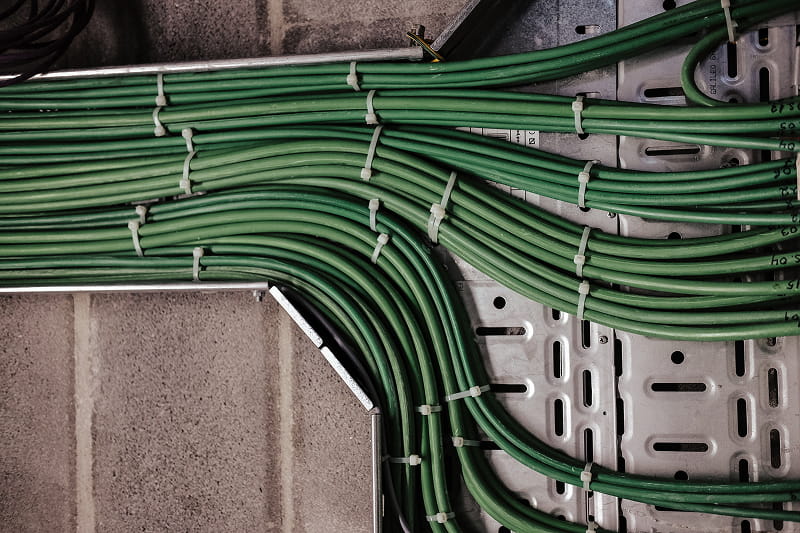

5 правил прокладки кабелей и проводов в лотках
1. Электрокабели и провода можно укладывать по отдельности, пучками, пакетами и в несколько слоёв. Если используется порядный монтаж в один слой, между проводами необходимо выдерживать расстояние не меньше 5 мм. Если используется метод прокладки пакетами или пучками, расстояние не может быть меньше 20 мм. При прокладке в несколько слоёв можно не соблюдать зазоры.
2. Если линия прокладывается пучками, максимальное число связанных проводов — 12. Однако общий диаметр пучка допускается не больше 100 мм.
3. Если провода укладываются горизонтально в короба, их необходимо связывать в пучки через каждые 4,5 м. Но, если работы проводятся на горизонтальных участках с прямой линией, связку можно не делать. При вертикальной прокладке минимальный шаг для пучков составляет 1 м.
4. После сборки и закрепления коробов необходимо измерить протяжённость трассы специальным шнуром. Затем провода и кабели нарезаются, увязываются пучками, бандажируются, помечаются ярлыками с маркировкой. Когда электролинии уложены в лотки, соединены в общую цепь, необходимо проверить непрерывность и сопротивление изоляции.
5. Монтажные работы следует проводить при определённом температурном диапазоне. Если температура составляет -15°С и выше, предварительный подогрев кабеля не нужен. Если укладка проводится при t от -40°С до -15°С, кабели требуется заранее прогреть. Если температура ниже -40°С, выполнять укладку электролиний запрещено.
Нормы
Монтаж кабельных трасс в лотках регулируется несколькими документами и стандартами:
- ПУЭ;
- СНиП;
- ГОСТ (касательно самого процесса укладки кабеля в лоток) и др.
Обязательно перед началом работ должен быть разработан проект, где будут отражены все нюансы. Также в нём прописывается тип лотков, креплений с обоснованием выбора, способ прокладки линии.
Ограничения
Лотки применяются для монтажа силовых и слаботочных линий, устроенных незащищёнными проводами или кабелями без бронирования с изоляцией из резины или пластмассы. Для установки в кабель-каналах подходят провода с сечением менее 120 мм2, кабели с сечением жил до 16 мм2.
