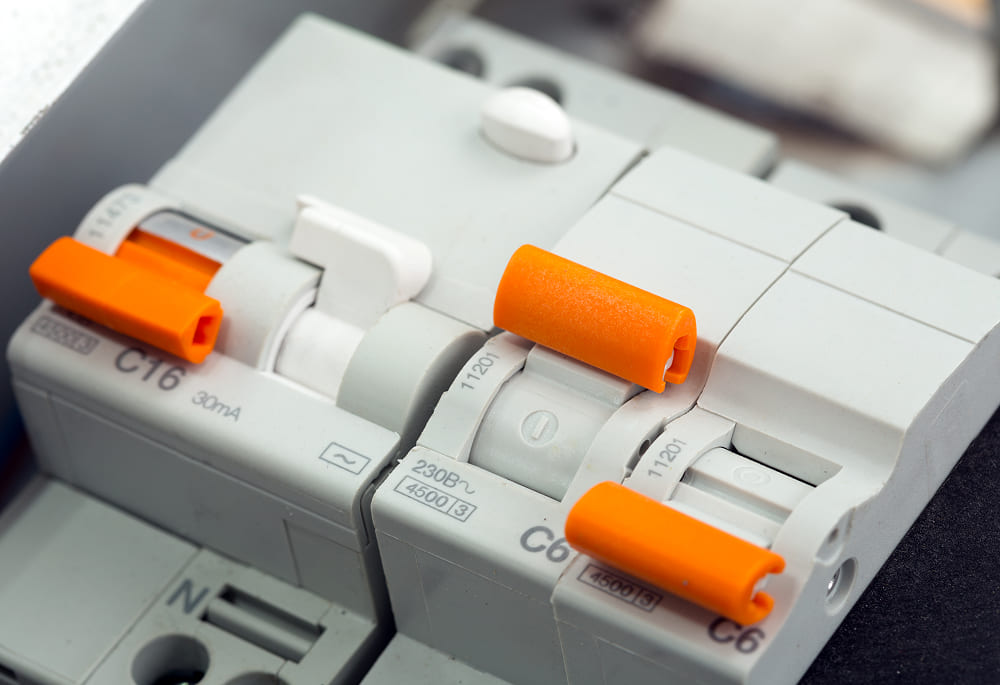

Автоматические выключатели (АВ) — это устройства, которые предназначены для защиты электрических цепей от перегрузок и коротких замыканий. В случае опасности они автоматически разрывают цепь. За счет этого удается сохранить оборудование и снизить риск возникновения пожаров.
Назначение АВ
Автоматические выключатели бывают различных типов и размеров, в зависимости от их назначения и тока, который они могут защищать. Их можно использовать в жилых, а также в промышленных установках. Основные характеристики автоматов включают номинальный ток, номинальное напряжение и тип срабатывания (например, B, C или D, в зависимости от характеристик нагрузки).
Автоматические выключатели (АВ) выполняют несколько ключевых функций, которые обеспечивают безопасность, а также надежность электрических систем:
- Защита от перегрузок. Если значение тока превышает допустимое, АВ размыкает цепь и тем самым не допускает перегрева, а также повреждения проводки или самого оборудования.
- Защита от коротких замыканий. При коротком замыкании ток резко увеличивается, что может привести к серьезным повреждениям. Назначение АВ заключается в том, что он мгновенно отключает цепь, снижая риск возникновения пожара или разрушения оборудования.
- Автоматическое восстановление. Многие устройства могут быть настроены на автоматическое восстановление после устранения причины отключения, что удобно в промышленных и жилых системах.
- Дополнительная защита. У современных АВ могут быть встроенные функции защиты: от утечки тока, от перепадов напряжения и др.
- Удобство эксплуатации. АВ имеют ручные рычаги, которые позволяют легко включать и отключать цепи, а также визуальные индикаторы, которые показывают назначение и состояние устройства.
- Управление цепями. Устройства позволяют создавать схемы с удобным управлением и защитой, что имеет большое значение в сложных электрических системах.
Автоматические выключатели играют важную роль в обеспечении безопасности, способствуют повышению надежности, эффективности электрических установок.
Виды автоматических выключателей
Автоматические выключатели (АВ) делятся на несколько видов в зависимости от их конструкции, назначения и принципа работы. Рассмотрим основные категории:
По типу защиты:
- Термомагнитные. Сочетают термозащиту (от перегрузок), а также магнитную защиту (от коротких замыканий). Они работают на основе теплового расширения, а также электромагнитного поля.
- Дифференциальные автоматические выключатели (УЗО). Защищают от утечек тока, отключая цепь при обнаружении разницы между входящим и выходящим током.
По числу полюсов:
- Однополюсные. Нужны для однофазных цепей.
- Двуполюсные. Применяются в однофазных цепях, требующих защиты обоих проводников (фаза и ноль).
- Трехполюсные. Устанавливают в трехфазных системах для защиты всех трех фаз.
- Четырехполюсные. Для трехфазных цепей с нейтральным проводником.
По типу срабатывания:
- Быстродействующие. Мгновенно срабатывают при коротком замыкании.
- Медленнодействующие. Позволяют временное превышение тока (например, при пуске электродвигателей).
По назначению:
- Низковольтные. Используются в распределительных устройствах и бытовых системах (обычно до 1000 В).
- Высоковольтные АВ. Находят место в промышленных, а также в энергетических системах (обычно выше 1000 В).
По конструкции:

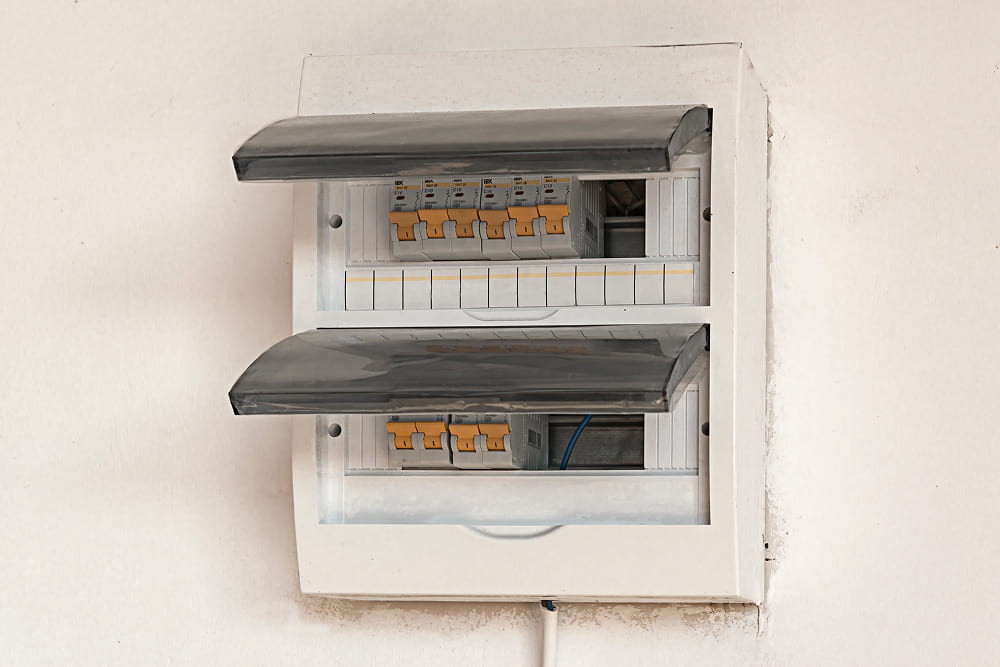

- Модульные. Устанавливаются на DIN-рейку, подходят для защиты маломощных и средних нагрузок.
- Корпусные. Используются для защиты крупных нагрузок. Могут иметь дополнительные функции, такие как защита от перенапряжений.
Каждый вид автоматического выключателя имеет свои особенности. Это позволяет выбрать устройство, подходящее по основным параметрам, в зависимости от конкретных требований электрической системы.
Как устроен АВ
Рассмотрим устройство автоматического выключателя. Оснащение каждого вида имеет несколько ключевых компонентов, которые обеспечивают его функциональность:
- Корпус. Выполняет защитную функцию, удерживает все внутренние компоненты. Корпус обычно сделан из прочных изоляционных материалов.
- Токоведущие контакты. Это металлические элементы, которые замыкают и размыкают электрическую цепь. Они могут быть выполнены из любого проводящего материала, например, меди.
- Механизм срабатывания. Термальный элемент состоит из биметаллической пластины, которая изгибается при повышении температуры (из-за перегрузки), размыкает контакты. Электромагнит срабатывает при коротком замыкании. При увеличении тока в цепи создается магнитное поле, которое притягивает движущий контакт и размыкает цепь.
- Управляющий механизм. Это ручка или рычаг, который позволяет вручную включать или отключать автомат. Он также может включать механизм автоматического возврата после устранения неисправности.
- Индикаторы. Некоторые автоматы имеют визуальные индикаторы, которые показывают состояние устройства (включено или отключено).
- Элементы защиты. В современных автоматах могут быть предусмотрены дополнительные функции (защита от утечек тока и др.), которые работают через дифференциальные элементы.
- Система размыкания. У некоторых моделей предусмотрены системы для быстрого размыкания цепи в случае аварийных ситуаций, что повышает безопасность эксплуатации.
Вся эта конструкция работает совместно, предотвращает короткие замыкания, перегрузки, а также обеспечивает надежность, безопасность работы электрических систем.
Как выбрать
Выбор автоматического выключателя (АВ) требует учета нескольких важных факторов. Один из них — номинальный ток. Для его определения нужно оценить суммарную мощность подключенных устройств. Это делают по формуле: мощность (P) поделенная на напряжение (U).
Еще один ключевой параметр — тип сети. Для однофазных систем подходят однополюсные и двуполюсные автоматы, для трехфазных — трёхполюсные или четырёхполюсные. Также примите во внимание характеристики срабатывания. Тип B предназначен для защиты бытовых устройств и реагирует на малые перегрузки. Тип C используют для оборудования с большими стартовыми токами. Он срабатывает на перегрузки до 5-10 раз номинального тока. Тип D предназначен для крупных электродвигателей, а также промышленных установок. Он срабатывает на перегрузки в 10 раз выше номинального тока.
Не менее важно учитывать условия эксплуатации автомата. Если он будет работать в условиях повышенной влажности или пыли, стоит выбрать модели с защитой от внешних факторов (например, IP54).
Рассмотрите возможность использования дифференциальных автоматов (УЗО) для защиты от утечек тока. Это особенно важно для защиты людей от электрического удара. Также не стоит экономить на качестве. Выбирайте автоматы известных производителей. Так вы будете уверены в их качестве, долговечности. И напоследок убедитесь, что выбранный автомат подходит для установки на DIN-рейку и имеет удобный механизм подключения.
Следуя этим рекомендациям, вы выберете АВ, который будет эффективно защищать вашу электрическую систему.
Правила подключения
Подключение автоматических выключателей (АВ) должно выполняться с учетом определенных правил, рекомендаций для обеспечения безопасности и правильной работы. На первом шаге — подготовка. Выбирают место установки АВ, подготавливают провода, сечение. Затем выполняют подключение. На этом шаге необходимо убедиться в том, что фаза подключена к соответствующему контакту, так как неправильное подключение может привести к сбоям в работе устройства.
Если автомат имеет вывод заземления, нужно убедиться, что он подключен к системе заземления, если это предусмотрено конструкцией. После этого проверяют соединения на наличие коротких замыканий и надежность контактов. После завершения подключения нужно включить питание, проверить работу автоматического выключателя. Нужно убедиться, что он срабатывает при превышении номинального тока или при наличии короткого замыкания. Также для продления срока службы устройство потребует регулярного обслуживания.
Преимущества и недостатки различных типов АВ
Доступные АВ — термомагнитные. Они легко устанавливаются на DIN-рейку, однако могут не сработать при небольших перегрузках. УЗО эффективно защищают от поражения электрическим током, что повышает безопасность. С другой стороны, могут срабатывать на незначительные утечки, что иногда вызывает ложные срабатывания.
Модульный вид АВ занимает меньше места на щите, позволяет создавать более компактные системы. Он удобен для установки, замены, однако не всегда подходит для крупных промышленных систем с высокими нагрузками. И это далеко не все преимущества и недостатки видов.
Советы по обслуживанию и продлению срока службы АВ
Выше мы рассмотрели, как работает выключатель того или иного вида, какие имеет особенности, как подойти к его выбору. Теперь дадим несколько советов по обслуживанию устройства. Возьмите за правило регулярно проверять состояние устройств (наличие признаков перегрева, коррозии, повреждений). При этом учитывайте особенности, вид, назначение оснащения. Избегайте перегрузок. Если АВ слишком часто срабатывает или совсем не срабатывает, вам необходим выбор автоматического выключателя.
