Устройство защитного отключения — один из важнейших элементов электробезопасности. Корректное подключение не только обеспечивает надежную работу системы, но и снижает риск аварийных ситуаций. В этой статье мы подробно рассмотрим, как правильно подключить УЗО, чтобы ваша электрическая сеть была максимально защищена, а все устройства и приборы функционировали без сбоев.
Что такое УЗО?

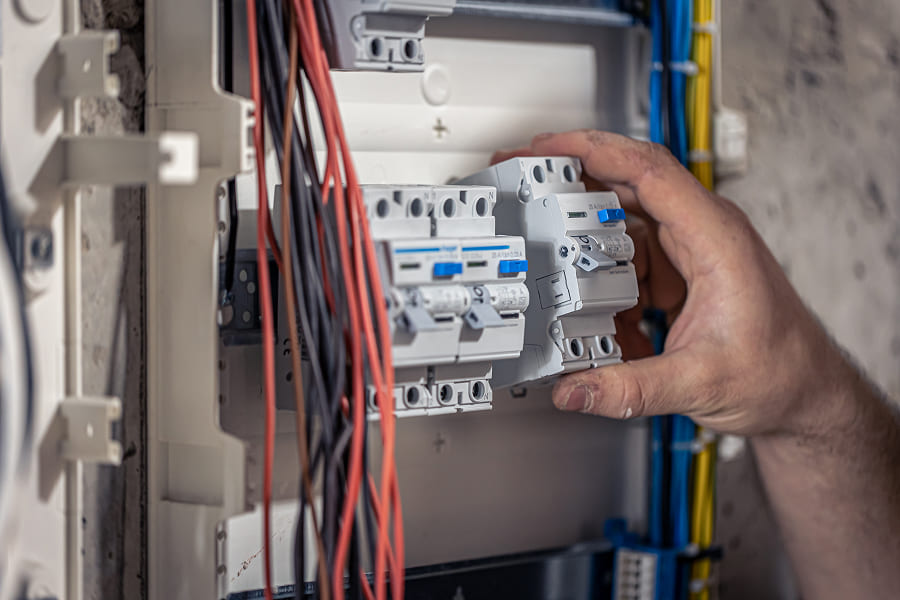

Устройство защитного отключения (УЗО) — это электрический прибор, предназначенный для обеспечения безопасности в электросетях. Он моментально размыкает электрическую цепь в случае утечки дифференциального тока. Еготакже называют выключатель дифференциального тока (ВДТ).
Электротехническое изделие используется для:
- Защиты от поражения электрическим током. Выключатель спасает жизни, мгновенно отключая электричество при утечке тока. Она может произойти при повреждении изоляции или контакте человека с оголенным проводом.
- Предотвращения пожаров. Утечка тока может привести к нагреву, возгоранию проводки. УЗО предотвращает такие ситуации, своевременно отключая цепь при обнаружении неисправностей.
- Защиты техники и оборудования. ВДТ защищает дорогостоящее оборудование от повреждений, вызванных нестабильностью в электросети.
- Повышения безопасности в быту. УЗО особенно актуально в местах повышенной влажности, например, ванные комнаты и кухни, где риск поражения электрическим током значительно выше.
Поэтому ВДТ рекомендуется устанавливать на всех линиях, которые питают розетки в жилых и нежилых помещениях. Особенно важно устанавливать эти устройства в цепях, где подключена крупная бытовая техника в металлическом корпусе, а также в помещениях с повышенной влажностью.
Принцип действия и конструктивные особенности УЗО
Принцип работы устройства защитного отключения основан на сравнении токов, проходящих через фазный и нулевой проводники. Если эти токи равны, это означает, что вся подаваемая электроэнергия возвращается обратно через нулевой проводник. Однако, если возникает разница между этими токами, это свидетельствует о том, что часть электрического тока уходит «на сторону» (т.е. утекает), например, через человеческое тело или поврежденную изоляцию проводов.
В корпусе ВДТ находится дифференциальный трансформатор. Он имеет магнитопровод с двумя обмотками: одна подключена к фазному проводнику, другая — к нулевому. При нормальной работе электросети, токи в этих обмотках создают магнитные поля, которые компенсируют друг друга. В результате суммарный ток в них равен нулю, поэтому трансформатор не генерирует выходной сигнал.
Когда возникает утечка тока, потенциалы в фазном и нулевом проводниках становятся неравными. В результате создается несбалансированное магнитное поле в трансформаторе тока. Это приводит к появлению выходного сигнала на вторичной обмотке трансформатора. Он подается на устройство срабатывания (триггерный механизм), если разница потенциалов превышает заранее установленный порог (обычно 10, 30 или 100 мА в зависимости от модели ВДТ). Триггер размыкает электроцепь в пределах нескольких миллисекунд. Поэтому, человек не успевает получить удар током.
Виды УЗО
В зависимости от вида тока утечки, ВДТ бывают:

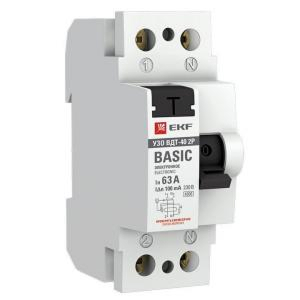

- AC. Реагирует только на утечки переменного синусоидального тока. Подходит для стандартных бытовых электросетей, где нет сложного оборудования с электроникой.

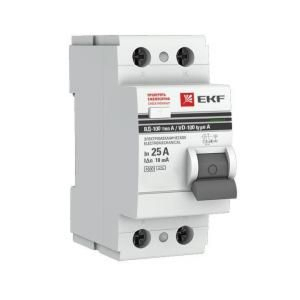

- A. Срабатывает не только на переменные синусоидальные токи утечки, но и на пульсирующие постоянные токи. Устройства применяются в сетях, где подключены крупные бытовые приборы, например, стиральные машины, компьютеры и другая техника с блоками питания.
- B. Реагируют на утечки постоянного и переменного тока различных форм. Они используются в промышленных установках, солнечных энергетических системах, других сложных электрических сетях.
- F. Разработан для работы в сетях с оборудованием, генерирующим токи высокой частоты, например, в системах с частотными преобразователями.
По способу монтажа устройства защитного отключения бывают модульные и портативные. В первом случае электротехнические изделия устанавливаются в распределительных щитах на DIN-рейку. Переносные ВДТ встраиваются в удлинители, розетки или на провода питания самих устройств (например, водонагреватели).
Как выбрать УЗО
Первый шаг — это понять, какое оборудование будет подключено к защищаемой цепи. Если речь идет об осветительных приборах, розетках, электроприборах небольшой мощности (чайник, фен), то можно остановиться на УЗО типа AC, которое реагирует на переменные синусоидальные токи утечки. При подключении более мощной бытовой техники, например, стиральные машины, компьютеры, телевизоры, лучше выбирать устройства типа А.
Так же важно подобрать устройство по величине дифференциального тока и месту установки. Например, в ванных комнатах, кухнях или других помещениях с повышенной влажностью важно обеспечить защиту от поражения электрическим током. В таких случаях рекомендуется устанавливать УЗО с высокой чувствительностью — 10 мА.
Для жилых комнат, офисов оптимальным вариантом будет ВДТ с чувствительностью 30 мА. Устройство обеспечит надежную защиту от поражения током в большинстве бытовых ситуаций. Если стоит задача предотвращения возгорания, вызванного утечками тока, выбирайте УЗО с чувствительностью 100-300 мА. Они срабатывают при достаточно высоких значениях, которые приводят к возгоранию, но не спасают людей от удара электротоком.
Для подключения ВДТ к трехфазной сети подходят четырехполюсные модели, к однофазной — двухполюсные. Также учитывается номинальная величина электротока — она должна быть больше или равна номиналу автомата.
Схемы подключения УЗО
Перед тем, как перейти к рассмотрению конкретных схем, стоит отметить несколько общих моментов.
- УЗО должно быть подключено к фазному и нулевому проводам таким образом, чтобы токи, протекающие через них, могли контролироваться устройством.
- ВДТ обычно устанавливается сразу после вводного автоматического выключателя, но перед всеми другими автоматами и потребителями. Это обеспечивает защиту всей электрической сети, к которой подключено устройство.
Рассмотрим 2 способа подключения ВДТ — общее для всей сети и общее+групповое.
Общее подключение ВДТ для всей сети
Этот способ подразумевает установку одного УЗО на входе всей электрической сети, обычно сразу после вводного автоматического выключателя. В этом случае все потребители, подключенные к сети, защищаются одним устройством. Это самый простой и экономичный способ обеспечения защиты от утечек тока. Минус в том, что выявить причину появления дифференциального тока может быть затруднительно, так как отключается весь дом или квартира.
Общее + групповое подключение ВДТ
Этот способ подразумевает установку одного УЗО на входе всей сети и дополнительных на отдельных группах потребителей. Например, можно установить отдельные ВДТ для защиты розеточных групп, освещения, кухонного оборудования, ванной комнаты и так далее. Это решение позволяет более точно контролировать состояние отдельных участков сети. Кроме того, при срабатывании устройства отключается именно проблемная группа, что позволяет продолжать использовать остальные части сети без перебоев. При выходе из строя группового устройства защитного отключения срабатывает общий. Таким образом, схема обеспечивают наилучшую защиту от утечки тока, но требует больше времени на установку, повышает общую стоимость проекта.
Подготовка к установке УЗО
Прежде чем установить ВДТ, оцените требуемый уровень защиты электросети. Подберите устройство в соответствии с условиями эксплуатации, количеством потребителей, необходимой чувствительностью. Проводка должна быть в хорошем состоянии, соответствовать современным стандартам. Старые или поврежденные провода могут стать причиной некорректной работы выключателя.
Выберите места, где будут установлены УЗО. Обычно это электрический щит, где уже установлены автоматические выключатели. Убедитесь, что для модуля достаточно места на DIN-рейке. Продумайте схему подключения выключателя к сети. Определите, будут ли они установлены для всей цепи или для отдельных групп потребителей. Проверьте готовность всех компонентов и инструментов. Важно, чтобы все провода были правильно маркированы, а элементы системы соответствовали друг другу по номинальным характеристикам. Рабочее место должно быть достаточно освещено, уберите мусор, если он есть.
Необходимые инструменты и материалы для установки
- УЗО — один или несколько,в зависимости от схемы подключения;
- автоматические выключатели;
- плоские и крестообразные отвертки для крепления проводов, установки ВДТ в щиток;
- мультиметр для проверки напряжения, целостности проводов, правильности подключения;
- изоляционная лента, термоусадочная трубка;
- клеммные колодки.
Правила безопасности в процессе работы
Перед началом любых работ обязательно отключите электропитание в сети! Убедитесь, что все автоматические выключатели в электрическом щите находятся в выключенном состоянии. Для дополнительной проверки используйте мультиметр или тестер напряжения, чтобы убедиться в отсутствии электричества на всех проводах, с которыми предстоит работать.
Используйте средства индивидуальной защиты — перчатки и очки, чтобы предотвратить получение травм. Ручки инструментов должны быть покрыты изоляцией, чтобы исключить вероятность поражения током. По возможности выполняйте электрические работы в присутствии напарника. В случае чрезвычайной ситуации, он сможет оказать первую помощь или вызвать экстренные службы.

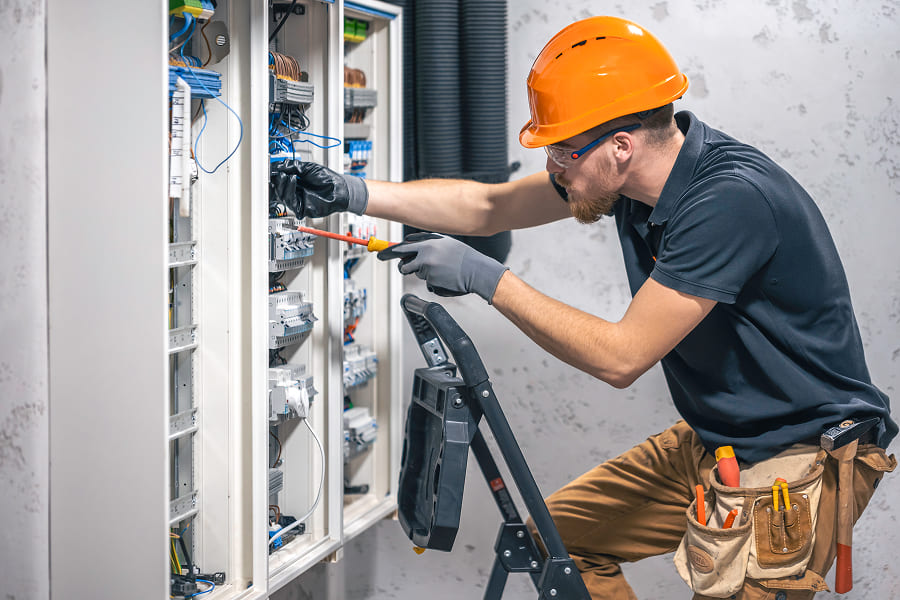

Пошаговое подключение УЗО
Подготовьте все необходимое и отключите электричество. Эти шаги мы подробно рассмотрели выше, поэтому не будем акцентировать на них внимание.

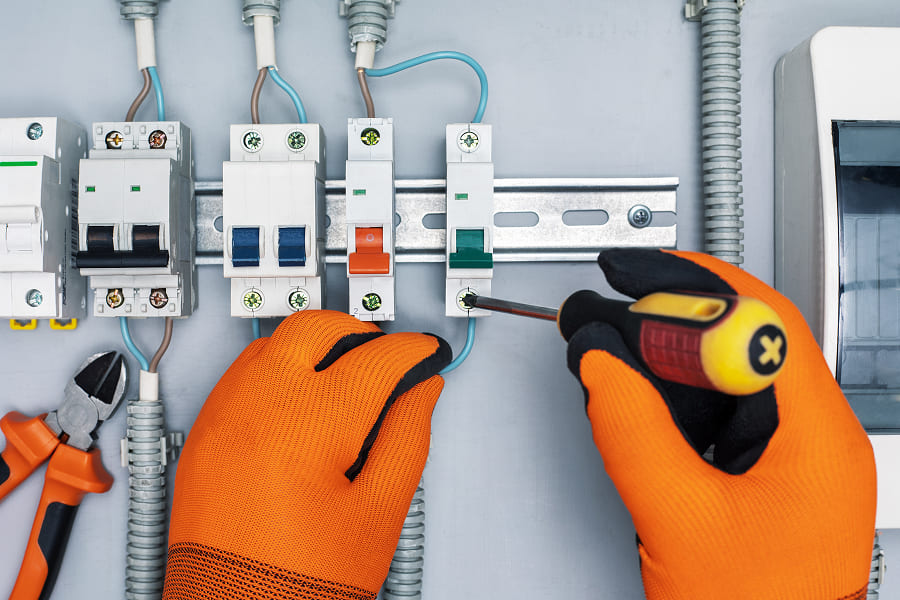

Подключите УЗО к сети. Для этого вставьте модуль на DIN-рейку, подключите провода к устройству. Желательно соблюдать полярность подключения, однако, по мнению многих мастеров, это не играет роли, так как устройство реагирует на утечку тока, а не его направление. Тем не менее фазный провод (обычно коричневого или черного цвета) подключается к клемме на входе УЗО, обозначенной символом «L» или «1». В зависимости от устройства, на выходе он подключается к клемме «L» или «2». Нулевой провод (голубой или белый) подключается к клемме, обозначенной символом «N» или «3». Соответственно, на выходе он подключается к клемме «N» или «4». Заземляющий провод (желто-зеленый) напрямую подключается к общей шине заземления в щитке, минуя ВДТ.
Проверьте правильность подключения. Убедитесь, что все оголенные участки проводов хорошо изолированы. После подключения всех проводов включите автоматические выключатели, чтобы подать напряжение на ВДТ. Устройство имеет кнопку «Тест». Нажмите на нее — это должно привести к отключению устройства. Если УЗО отключилось, это означает, что оно работает правильно. В противном случае нужно искать ошибку при монтаже устройства.
Ошибки при подключении УЗО
- Неправильный выбор устройства по номинальному току.
- Высокая чувствительность устройства для участка цепи.
- Неправильное подключение фазного и нулевого проводов при групповой схеме монтажа.
- Замыкание земли и нуля.
Если вы не уверены в своих силах или знаниях, рекомендуется обратиться к квалифицированному электрику. Он точно знает, как правильно подключить ВДТ, чтобы обеспечить надежную защиту вашей электрической сети.
