Кабель для прокладки в земле: виды, особенности и советы по выбору

Представляем обзор марок силового кабеля для прокладки в земле. Это специализированный электрический кабель, который предназначен для установки подземным способом. Он имеет особую конструкцию и защиту, чтобы выдерживать воздействие внешней среды, влаги, механических повреждений и химических веществ. В этой статье поговорим о нём более подробно, рассмотрим виды и характеристики.

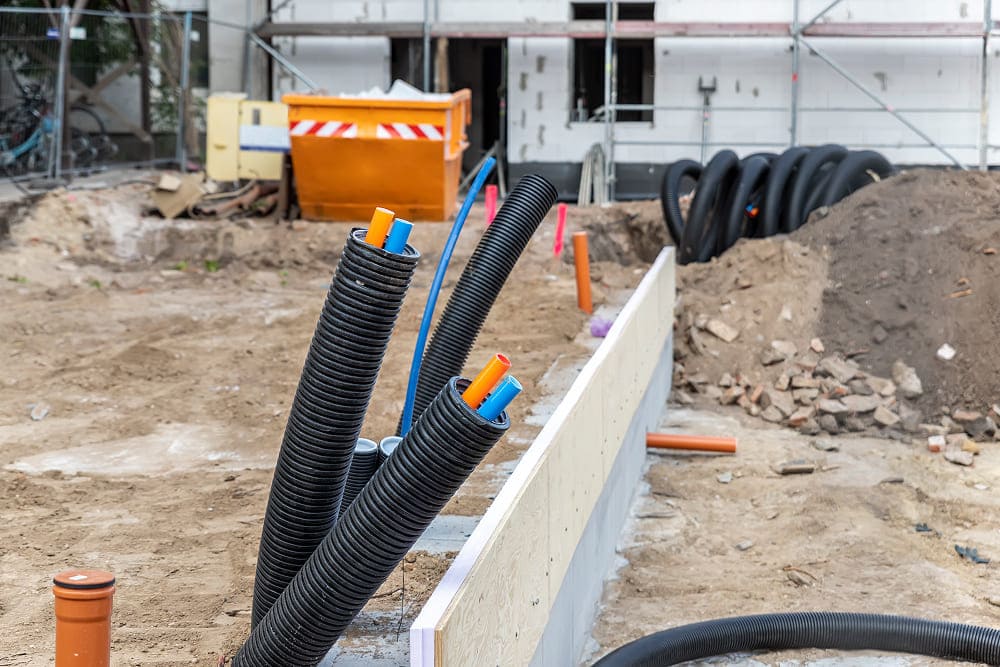

Виды кабеля для прокладки в земле

Для прокладки в земле используют разные виды кабелей. Изделия различаются материалами, конструкцией, а также назначением. Перечислим основные их виды:

Силовые

• Кабели с изоляцией из ПВХ. Устойчивы к воздействию влаги, химических веществ, но менее устойчивы к механическим повреждениям.
• С резиновой изоляцией. Обладают высокой гибкостью, а также стойкостью к низким температурам, часто используются в сложных условиях.

Кабели для передачи данных

• Изделия категории 5 и 6. Используются для сетевой передачи данных, имеют хорошую защиту от внешних факторов.
• Оптоволоконные. Обеспечивают высокоскоростную передачу данных на большие расстояния, защищены от внешних воздействий.

Для связи

• Кабели телефонной связи. Защищены от влаги, а также от механических повреждений, используются для подключения телефонных линий.

Специального назначения

• Кабели для систем безопасности. Часто имеют дополнительную защиту от внешних воздействий.
• Для солнечных панелей. Устойчивы к ультрафиолетовому излучению, перепадам температур.

При выборе кабеля для прокладки в земле важно учитывать условия эксплуатации: уровень влажности, наличие химических веществ, механические нагрузки и др. Сориентироваться помогут описания к товарам.

Технические характеристики и особенности кабелей для укладки в землю

При укладке проводов в землю учитывают их технические характеристики и особенности. Далее мы перечислим основные параметры, на которые стоит обратить внимание:

• Изоляция, оболочка. В качестве материала изоляции подойдет ПВХ, сшитый полиэтилен, резина и др. Каждый из них имеет свои преимущества по стойкости к влаге, химическим веществам и механическим повреждениям. Также учитывают класс защиты, например, влагостойкость (IP), механическую прочность и др.
• Конструкция. Сечение проводников определяет допустимую нагрузку и сопротивление. Для силовых кабелей сечение может варьироваться от 1,5 до 400 мм² в зависимости от требований и правил. Также обращают внимание на количество жил. Для однофазных систем используют 2-3 жилы, для трёхфазных — 3-5 жил.
• Температурный режим. Кабели могут работать в диапазоне от -40°C до +90°C, в зависимости от материала изоляции. Температура прокладки будет указана минимальная, при которой можно укладывать провод без риска повреждений.
• Электрические характеристики. Высокое значение сопротивления изоляции необходимо для обеспечения безопасности и долговечности изделия. Допустимый ток определяется в зависимости от сечения, материала проводников, а также от условий эксплуатации.
• Устойчивость к внешним факторам. Сюда относят устойчивость к механическим повреждениям, а также устойчивость к химическим веществам. Например, использование армированных оболочек для защиты от грызунов или физических воздействий. Устойчивость к химии важна для кабелей, которые будут прокладываться в зонах, где могут воздействовать агрессивные среды.
• Дополнительная защита. Экранирование может быть необходимо для проводов, которые передают сигналы, чтобы снизить влияние электромагнитных помех. Антикоррозийная защита необходима для металлокабелей, особенно при прокладке в агрессивных условиях или местах с повышенной влажностью.
• Сертификаты и стандарты. Соответствие международным и национальным стандартам (например, IEC, ГОСТ) подтверждает качество и безопасность проводов.

При выборе изделия для укладки в землю важно учитывать все эти характеристики в зависимости от конкретных условий эксплуатации.

Материалы изоляции для подземной прокладки

Для подземной прокладки подходят несколько материалов. Именно они становятся основой для кабелей:

• ПВХ (Поливинилхлорид). Устойчив к влаге, химическим веществам, имеет невысокую стоимость. Также отмечают высокую электрическую прочность. Из минусов — ограниченная термостойкость (до +70 °C), а также меньшая стойкость к механическим повреждениям.
• Полиэтилен. Устойчив к влаге, обладает механической прочностью, низкими диэлектрическими свойствами. За счет этого меньше теряет энергию. Из минусов — ограниченная термостойкость (до +80 °C).
• Сшитый полиэтилен. Термически устойчив (до +90 °C), обладает высокой механической прочностью. Устойчив к химическим воздействиям и влаге. Имеет высокую стоимость по сравнению с двумя предыдущими материалами.
• Резиноидные материалы. Высокая гибкость и эластичность, отличная стойкость к низким температурам, хорошая механическая прочность. Из минусов — более высокая стоимость, чувствительность к воздействию солнечного света и ультрафиолетового излучения.
• Полипропилен. Устойчив к воздействию химических веществ и влаги, хороший диэлектрик. Более ограниченные температурные диапазоны по сравнению с сшитым полиэтиленом.
• Специальные композитные материалы. Могут сочетать свойства различных материалов для достижения лучших характеристик, например, устойчивость к механическим повреждениям и воздействию химических веществ. Часто имеют высокую стоимость.

Выбор материала изоляции зависит от температурных колебаний, уровня влажности, а также агрессивности среды, вероятности механических повреждений.

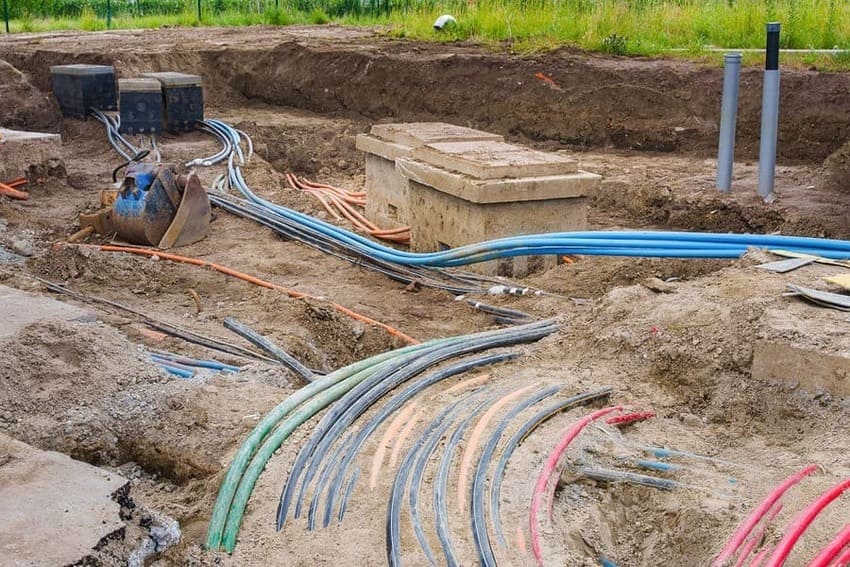

Подготовка траншеи для прокладки кабеля

Подготовка траншеи для подземной прокладки кабеля — важный этап, который влияет на надежность, а также долговечность кабельной системы. Перечислим основные шаги соответствующего мероприятия:

• Планирование. Предполагает выбор и утверждение маршрута.
• Разметка. Для нее используют колышки и натянутые веревки. При этом важно убедиться, что ширина и глубина траншеи соответствует требованиям для укладки провода.
• Копание траншеи. Обычно глубина траншеи для прокладки силовых кабелей составляет 60-80 см, для кабелей связи — 50-70 см. Эти значения могут варьироваться в зависимости от местных норм и типа кабеля. Ширина траншеи должна быть достаточной для удобной укладки провода и последующей засыпки, обычно 30-50 см.
• Устойчивость стенок траншеи. При необходимости укрепите стенки траншеи, особенно в рыхлом или песчаном грунте, чтобы избежать обрушения. Можно использовать деревянные щиты или металлические листы.
• Подготовка дна траншеи. Убедитесь, что дно траншеи ровное, свободное от камней, корней и острых предметов, которые могут повредить кабель. В случае необходимости можно уложить слой песка (5-10 см) на дно для дополнительной защиты кабеля.
• Укладка. Перед прокладкой убедитесь, что в траншее нет химически агрессивных веществ или других загрязняющих факторов, которые могут повредить кабель. Далее проложите кабель, избегая перегибов и перекручивания. Как правило, для соединений и муфт оставляют запас длины кабеля.
• Засыпка траншеи. После укладки необходимо засыпать траншею, начиная с песчаного слоя, затем с помощью верхнего грунта. Убедитесь, что засыпка производится аккуратно, чтобы избежать повреждения изделия.
• Завершение работ. При необходимости отметьте место прокладки провода для будущих работ и ремонтов. Проверьте, что вся работа выполнена в соответствии с нормативами и стандартами безопасности.

Правильная подготовка траншеи — это ключевой элемент для надежной. безопасной эксплуатации кабельной системы. Поэтому к ее организации стоит подойти со всей ответственностью.

Способы защиты от внешних воздействий

Поговорим про защиту. Организовать ее помогут защитные оболочки, экраны, водонепроницаемая изоляция. Также на помощь придет электромагнитная защита. Механическая защита может быть организована в виде песчаной подушки или подушки из мелкого щебня. Для защиты металлических частей можно предусмотреть антикоррозийную защиту. Специальные оболочки защитят от грызунов, которые могут находиться в земле и последствий их вредительства.

Установка знаков на поверхности земли вдоль трассы для предупреждения о подземных коммуникациях. Регулярные инспекции помогают выявлять повреждения, предотвращать серьезные проблемы. Они повышают общий уровень безопасности.

Основные ошибки при прокладке кабеля в грунте и их последствия

Основные ошибки заключаются в неправильной прокладке силового провода, выборе некачественной марки оснащения. Если грунт подготовлен неправильно, это также будет считаться ошибкой и будет иметь неблагоприятные последствия. Ввиду этого общий совет — доверить техническую часть специалистам, которые знают, как работать в земле и проводить подземные работы. В этом случае все нормативные предписания будут соблюдены.

Срок службы кабелей при подземной укладке

В этой статье мы рассмотрели виды кабеля для прокладки в земле, дали советы по их выбору. Теперь скажем о том, сколько служат подземные кабели. Срок службы зависит от того, насколько были соблюдены правила и нормативные документы подземной прокладки. Если все сделано верно, укладки хватит на 20-40 лет, в зависимости от материала изоляции. Например, провода с сшитым полиэтиленом могут служить дольше. Также значение имеет качество грунта. В агрессивных химических средах (например, с повышенной кислотностью или щелочностью) срок службы может значительно сократиться. То же самое касается механических повреждений и недостаточной защиты. Чтобы этого не произошло, выбирайте надёжные марки изделий, учитывайте технические характеристики, обращайтесь за помощью к профессионалам.

Перечень кабелей, рекомендуемых для прокладки в траншеях
