Подключить патрон для лампочки — задача, с которой сталкиваются при установке новых светильников или замене старых элементов электропроводки. Компания «ВЭЛТЭКС» расскажет о правильном и безопасном способе выполнения этой работы, а также как вытащить лампочку из патрона. Процесс потребует понимания конструкции осветительного аксессуара, а также соблюдения правил электробезопасности.
Общее понятие об электротехническом устройстве
Термин «патрон» возник в русской лексике из латинского и французского языков, со временем обрел множество смысловых оттенков. Понятие встречается в самых разных сферах, но чаще всего в электротехнической отрасли, ремонте узлов и различных устройств. В античные времена патронами именовали покровителей, а сегодня в ряде стран так называют руководителей. Термин охватывает широкий спектр предметов — от боеприпасов до зажимных механизмов для деталей или инструментов в промышленном оборудовании. Однако, в контексте электротехники патрон — это специализированное устройство, выполняющее такие функции:
- Фиксация лампочки — обеспечивает надежное крепление осветительного элемента в нужном положении.
- Электрическая коммутация — подключает контакты лампочки с проводкой электроцепи.
- Изоляция — предотвращает утечку тока на корпус светильника, повышая безопасность эксплуатации.
Эти функции встречаются в любых патронах — от миниатюрных (в карманных фонариках) до крупногабаритных (в мощных прожекторах).
Дополнительные свойства:
- Конструктивная опора — часто служит основой для крепления плафонов или других элементов светильника.
- Эстетика — некоторые модели имеют оригинальный дизайн, дополняя интерьерный стиль.
Несмотря на вариативность исполнения, все патроны строго стандартизированы по типу цоколя лампочки.
Вывод: при выборе патрона ключевым критерием является тип цоколя — это гарантирует совместимость и правильную работу осветительного прибора.

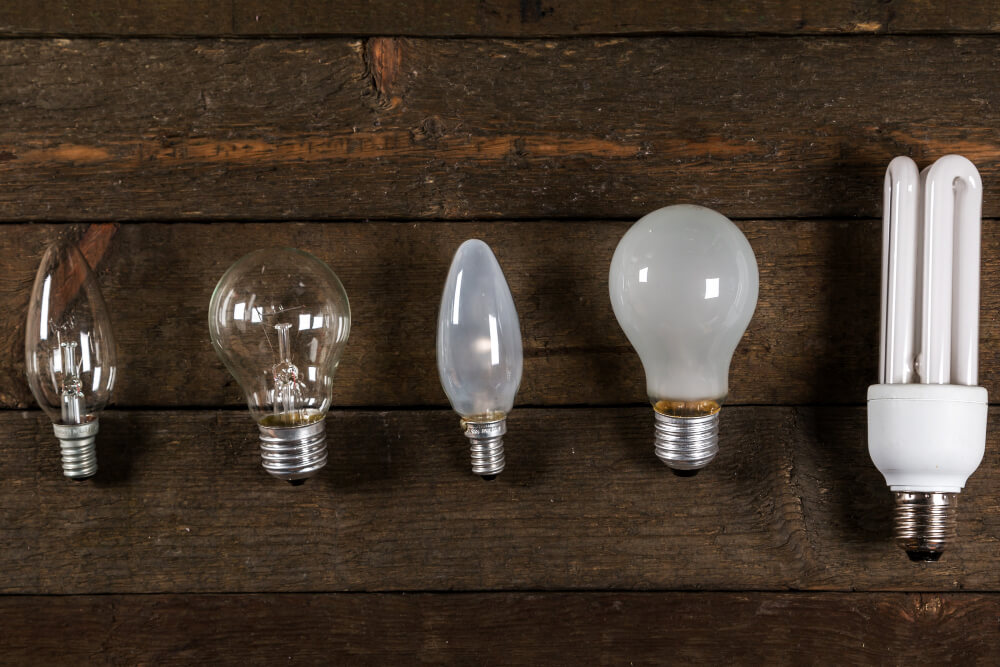

Типы и особенности
Разные виды лампочек требуют соответствующих патронов. Конструктивные особенности влияют на способ подключения, дальнейшие условия в эксплуатации.
Резьбовые (Эдисона)
Наиболее распространены в быту патроны с резьбовым соединением. Маркировка Е27 и Е14 указывает на диаметр цоколя — 27 и 14 мм соответственно. Первый вариант подходит для стандартных лампочек накаливания и их светодиодных аналогов, второй — для миниатюрных ламп в бра и небольших светильников. Внутри находятся два контакта: центральный (нужно подключить к фазе) и боковой резьбовой (для нулевого провода).
Штырьковые
Патроны серии G используются для галогенных и некоторых светодиодных ламп. Цифры в маркировке (G4, G9, GU10) обозначают расстояние между штырьками в миллиметрах. Особенность подключения — необходимо точно совпасть контактами лампочки с клеммами патрона. Штырьковые серии часто встречаются в точечных светильниках, классических люстрах.
Патроны для специальных ламп
Для люминесцентных лампочек линейного типа применяют поворотные патроны — обеспечивают надежную фиксацию длинных трубок. Существуют специальные конструкции для кольцевых ламп и других нестандартных форм — при подключении нужно обратить внимание на расположение контактов, дросселей или стартеров.
Материалы и безопасность
Качественные патроны изготавливают из термостойких материалов. Керамические и фарфоровые модели выдерживают высокие температуры, что важно при использовании с лампочками накаливания. Пластиковые должны иметь соответствующую маркировку о допустимой мощности. Все металлические части должны быть надежно изолированы для предотвращения короткого замыкания.

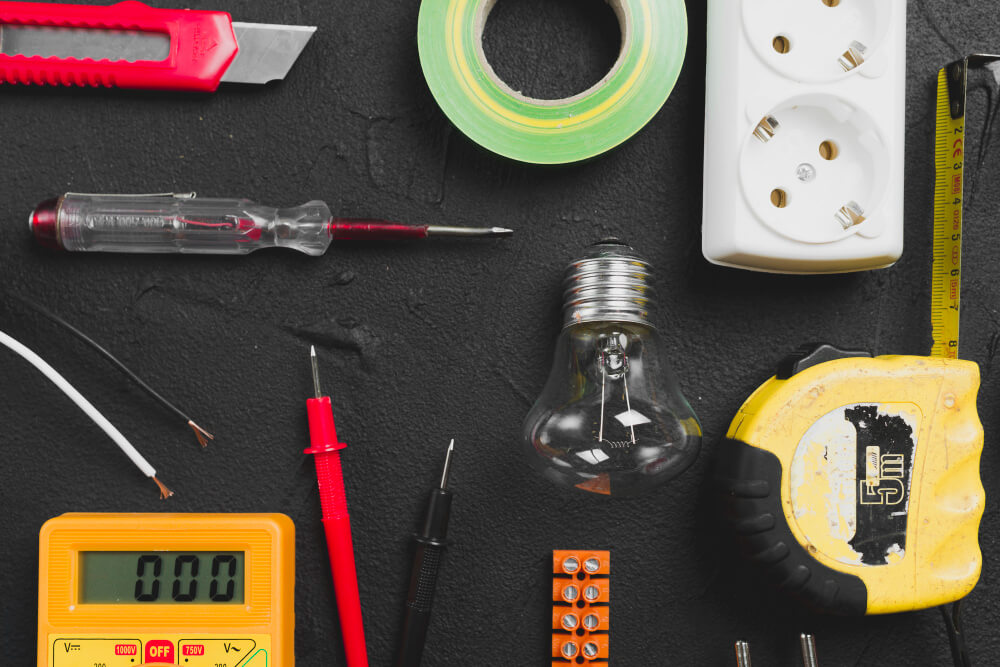

Инструменты и материалы для монтажа
Чтобы поменять электротехническое изделие потребуется стандартный набор инструментов:
- отвертка-индикатор;
- плоскогубцы с изолированными ручками;
- нож для зачистки проводов;
- кусачки и изолента.
Из материалов нужен сам патрон, провода соответствующего сечения (обычно 0,75-1,5 мм²), при необходимости — клеммные колодки или соединительные гильзы. Перед началом работ обязательно отключите напряжение в сети и убедитесь в его отсутствии с помощью мультиметра.
Пошаговая инструкция как подключить патрон

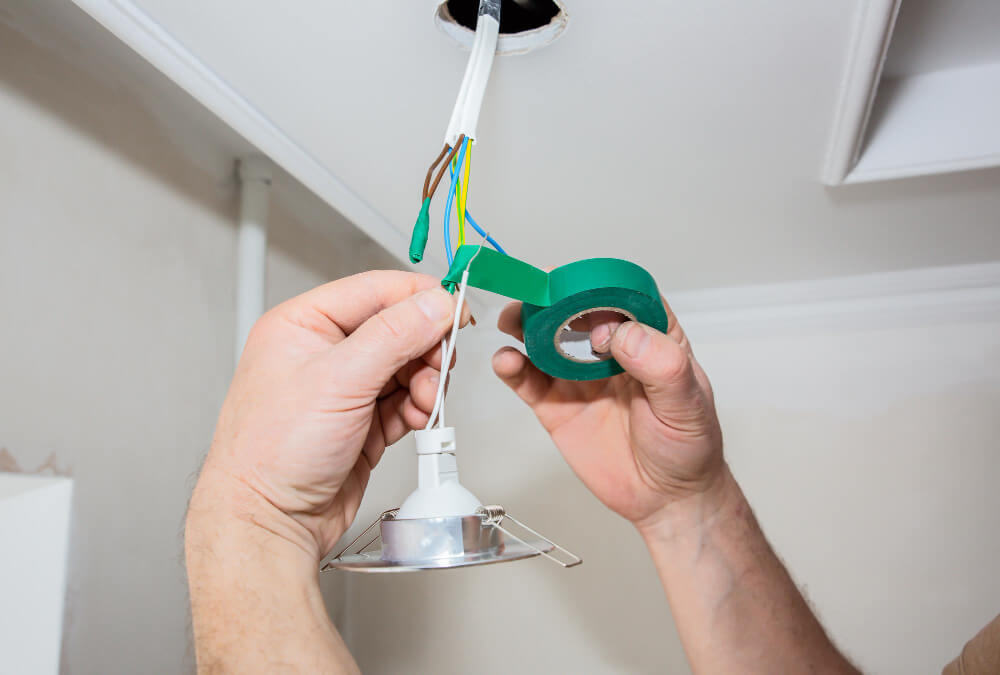

Как подключить патрон к проводам?
После снятия крышки патрона вы увидите два контакта. Зачистите провода на 7-10 мм, не повреждая жилы. В резьбовых моделях фазный провод (обычно коричневый или черный) подключить следует к центральному контакту, нулевой (синий) — к резьбовой части. В штырьковых провода крепятся в зажимах — важно не перепутать полярность, если используются светодиодные лампочки. Затяните контактные винты, но без чрезмерного усилия, чтобы не повредить резьбу.
Использование клеммной колодки (опционально)
Для более надежного соединения можно применить клеммную колодку. Вставьте зачищенные концы проводов в соответствующие гнезда и затяните винты. Метод особенно полезен при подключении алюминиевых проводов, которые требуют особой осторожности при монтаже. Клеммные соединения упрощают возможный демонтаж, обслуживание в будущем.
Финальная проверка и сборка
Перед окончательной сборкой убедитесь, что все соединения надежны, провода не пережаты и не имеют повреждений изоляции. Проверьте, чтобы не осталось оголенных участков провода, которые могут вызвать замыкание. Соберите корпус, аккуратно уложив провода внутри, и закрепите его в светильнике. Только после этого можно подключить питание для проверки работоспособности системы освещения.
Меры безопасности
- Следует работать только при отключенном напряжении.
- Используйте инструменты с изолированными ручками.
- Вытаскивать патрон в подвесном светильнике следует аккуратно, убедившись в надежности его крепления.
- Не превышайте максимальную мощность лампочки.
- Если при первом включении появился запах гари или искрение, немедленно отключите питание и проверьте соединения.
ТОП ошибок
Подключить патрон к проводам кажется просто, но даже небольшие ошибки могут привести к серьезным последствиям — от неработающей лампочки до поломки оборудования или даже травм. Разберем самые частые промахи, которые допускают новички.
1. Пренебрежение инструкцией
Многие считают, что раз патроны выглядят похоже, то и подключать их можно аналогично. Однако, у разных моделей могут быть свои нюансы — например, особенности крепления проводов или расположение контактов. Всегда сверяйтесь с руководством перед монтажом, чтобы не повредить устройство.
2. Чрезмерное усилие при установке
Если патрон не становится на место легко, не нужно давить сильнее. Это может привести к:
- деформации контактов,
- повреждению цоколя лампы,
- поломке самого изделия.
Перед подключением проверьте, нет ли перекосов или посторонних предметов, мешающих соединению.
3. Неправильное подключение проводов
Одна из самых опасных ошибок — неправильно подключить фазу и ноль. Особенно легко ошибиться, если провода не имеют цветовой маркировки. Последствия:
- короткое замыкание;
- перегорание лампы;
- выход из строя выключателя или автомата.
Решение: используйте индикаторную отвертку, чтобы определить фазу, и строго следуйте схеме из инструкции.
4. Ненадежный контакт
Слабо затянутые провода приводят к:
- мерцанию лампы;
- перегреву соединения;
- возможному возгоранию.
Как избежать:
- плотно зафиксируйте провода в клеммах;
- используйте винтовые зажимы или пружинные клеммники;
- периодически вытаскивайте и проверяйте соединения на надежность.
5. Работа под напряжением
Никогда не подключайте патрон, пока цепь не обесточена! Даже если кажется, что это «быстро и удобно», риск поражения током слишком высок.Правильный порядок действий:
- Отключите автомат в щитке.
- Убедитесь в отсутствии напряжения индикатором.
- Только после этого приступайте к монтажу.
6. Использование поврежденных аксессуаров
Трещины, оплавленные контакты или следы гари — явные признаки неисправности. Такие детали нельзя устанавливать, так как они:
- повышают риск короткого замыкания;
- могут стать причиной пожара.
Всегда проверяйте патрон перед установкой и заменяйте его при малейших дефектах.
7. Отсутствие заземления
В помещениях с высокой влажностью (ванные, кухни, подвалы) заземление критически важно. Если его проигнорировать:
- повышается риск удара током;
- возможны сбои в работе светильника.
Что делать:
- подключите заземляющий провод (обычно желто-зеленый);
- если его нет — используйте УЗО для дополнительной защиты.
Если неправильно подключить патрон, можно столкнуться с серьезными последствиями — от перегорания лампочки до возгорания проводки. Если вы не уверены в своих силах, лучше доверить поменять патрон квалифицированному электрику. Компания «ВЭЛТЭКС» предлагает осветительные аксессуары и электроустановочные изделия, соответствующие всем стандартам безопасности.
