Мультиметр — универсальный инструмент, используемый для измерения различных электрических величин. Он помогает диагностировать неисправности в электрической цепи, проверять работоспособность деталей и определять параметры источников питания.
Отличия моделей тестеров кроются в виде корпуса и количестве функций. К базовым параметрам измерения можно отнести ток, сопротивление и напряжение. Кроме того, все мультиметры способны прозвонить электроцепь на предмет разрыва. К более расширенному функционалу можно отнести измерение частоты, емкости конденсаторов.
В статье мы предоставим пошаговую инструкцию как пользоваться мультиметром, которая поможет новичкам освоить основы работы с этим полезным инструментом.
Что измеряют тестером
Мультиметр станет полезным инструментом в доме для ремонта мелкой бытовой техники, но и профессиональные мастера используют девайс под конкретные работы с электрической линией. Разнообразие моделей позволяет подобрать тестер под запланированную задачу. Помимо упрощения электротехнических работ, мультиметр позволяет их проводить безопасно — датчики и светодиодные сигнализаторы предупредят о наличии напряжения в кабеле.
Устройство способно провести диагностику таких параметров:
- Сила тока — измеряет силу тока в амперах (A).
- Постоянное и переменное напряжение — позволяет определить уровень напряжения в сети или источнике питания
- Сопротивление — помогает найти сопротивление проводника или компонента.
- Емкость — определяет емкость конденсатора.
- Температура — некоторые модели оснащены функцией измерения температуры, для этого необходима термопара.
В качестве дополнительных функций можно встретить тест диодов, автоматические отключение питания для сохранения ресурса аккумулятора, подсветку дисплея для работ в темное время суток или в нестандартных местах.
Для удобства пользователя будет ценна функция отображения ресурса батареи — можно заблаговременно узнать о замене элемента питания. При неправильной настройке диапазонов, измеряющий аппарат отключается для безопасности пользователя — такая функция есть в более дорогих тестерах, но на ней не стоит экономить.
Большинство мультиметров снабжены памятью, куда сохраняются последние зафиксированные данные при диагностике цепи. Конструкция устройства проста, но для новичка неправильная настройка тестера может обернуться недостоверными данными. Как пользоваться тестером напряжения детально подскажет инструкция от производителя.
Виды мультиметров
На рынке представлено две основные разновидности мультиметров:
- Аналоговый — отображает результаты измерений с помощью стрелочного индикатора. Прост в использовании, но менее точен.
- Цифровой — выводит данные на ЖК-экран, обеспечивая большую точность и удобство чтения показаний.
Аналоговые приборы имеют в основе магнитоэлектрические датчики измерения, данные отображаются через отклонение стрелки на циферблате. Дешевле, чем цифровые, но не всегда удобны в работе из-за отсутствия численных обозначений, которые являются гарантией точного результата проверки. Подходят для домашней простой техники, без высокочувствительных элементов.
Минусы:
- Нет возможности измерить напряжение и переменный ток.
- Нет автоматического определения полярности.
- Большая погрешность при измерениях.
- Нужна предварительная настройка регулятором.
Цифровые мультиметры более распространенный вариант тестера — усовершенствованные приборы предназначены для получения точного и быстрого результата. Более удобное устройство для новичка — характеризуется простой и быстрой настройкой.
На ЖК дисплей выводятся числа, считать которые не составит проблем — нет надобности в расшифровке. Сопротивление в тестере минимальное, поэтому мультиметр цифровой работает практически без погрешностей. Есть возможность подключать устройство к ПК —можно скинуть сохраненные данные на компьютер для дальнейшего анализа.
Минусы:
- Из-за сниженного ресурса батареи могут выдавать некорректные данные.
- Высокая чувствительность аппарата при помехах в цепи может дать спорные результаты.

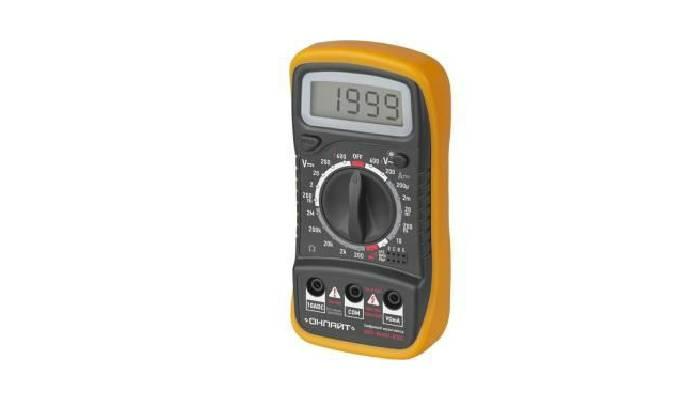

Конструкция мультиметра
Обычно мультиметр облачен в противоударный пластиковый корпус с пылевлагозащитными функциями. Прорезиненные части делают прибор более удобным для пользователя — тестер не выскальзывает из рук.
В качестве элемента питания выступает 9-вольтная батарея типа Крона либо аккумуляторы размера АА. Передняя часть корпуса содержит цифровой дисплей, кнопки управления, регулятор режима. Некоторые модели снабжены дополнительно фонариком и датчиком удаленного поиска токопроводящих цепей.
Также конструкция мультиметра подразумевает подключение измерительных щупов.
Таким образом, конструкция устройства включает:
- Дисплей — показывает результаты измерений.
- Ручка переключателя режимов — позволяет выбрать режим диагностики цепи.
- Гнезда для щупов — предназначены для подключения черных и красных проводов.
- Щупы — провода с зажимами-крокодилами на концах для подключения к исследуемой цепи.
Для щупов предназначена определенная маркировка, чтобы пользователь не путал гнезда при их подключении, необходимо вставлять провода только в правильные разъемы.
Есть несколько типов разъемов для щупов:
- 20А — преобладает преимущественно на профессиональных моделях измерительных устройств. Для красного щупа.
- 10А — предназначен для замеров показателей постоянного тока не более 10А.
- VΩmA — разъем для поиска разрыва цепи, измерения напряжения и постоянного тока. Для плюсового щупа.
- COM — гнездо для черного провода.
Особенности работы мультиметра
В использовании мультиметр покажется прост, особенно если вы уже пользовались подобными приборами. Тем не менее без основной информации есть риск получить некорректные данные при измерениях или даже травмироваться током от напряженной сети.
Измерение постоянного напряжения
Чтобы померить постоянное напряжение, следуйте инструкции:
- Подключите черный щуп к разъему COM, а красный — к разъему VΩmA.
- Установите ручку переключателя в положение DCV (вольтаж постоянного тока).
- Прикоснитесь щупами к контактам источника питания или схемы, соблюдая полярность (+/-). Если полярность не соблюдена дисплей тестера покажет числа с минусом.
- Считайте показания с дисплея.
Рекомендуется делать замер, установив переключатель на максимальное значение. При установке переключателя правильно он постепенно снижается до нужного диапазона. Если выбранный диапазон завышен пользователем в начале работы, прибор покажет «003».
Измерение силы переменного и постоянного тока
Для измерения силы тока:
- Переключите мультиметр в режим ACA или DCA (в зависимости от типа тока).
- Подключите красный щуп к соответствующему разъему (10A или mA), черный подключается к COM.
- Разорвите цепь и подключите мультиметр последовательно с нагрузкой.
- Запишите значение силы тока.
Для измерения переменного тока на тестере пользователь выбирает максимальный предел — диагностика клещами происходит по принципу электромагнитной индукции.
Определение мультиметром сопротивления
Для определения этого параметра потребуется:
- Выключите электроэнергию в цепи.
- Подключите щупы к мультиметру.
- Выберите режим Ω (сопротивление).
- Коснитесь щупами выводов резистора или другого элемента.
- Снимите показания.
Снизить диапазон на устройстве придется, если на дисплее появился «0». Если появилась цифра «1» диапазон требуется повысить.
Прозвон проводов
Функция прозвонки полезна для проверки целостности проводов:
- Включите мультиметр в режим звукового сигнала.
- Соедините щупы с концами провода.
- Если провод цел, прозвучит звуковой сигнал.
Таким способом можно быстро обнаружить неполадку в замкнутом контуре цепи сопротивления. Индикация может быть не только звуковой, но и цифровой, световой.
Определение мультиметром температуры
Некоторые модели измерителей оснащены термопарой. Измерить температуру контактов можно так:
- Подключите термопару к соответствующим разъемам.
- Поместите датчик в нужное место.
- Считайте температуру с экрана.
Обозначения на мультиметре
Изучив обозначения зон на тестере, будет проще ориентироваться в специфике его работы:
- ACA и DCA — сила постоянного, переменного тока.
- DCV и ACV — постоянное и переменное напряжение.
- Ω — сопротивление.
- Hz — частота.
- Diode — проверка диодов.
- Continuity — прозвонка.
