Как правильно собрать и подключить электрический щиток в квартире или частном доме

Электричество — основа комфорта современного жилья. Сердцем любой домашней электросети является электрощит. От того, насколько грамотно выполнены его сборка и подключение, зависит не только бесперебойная работа техники, но и безопасность жильцов. Для многих самостоятельный монтаж кажется чем-то запредельно сложным. Но вооружившись знаниями, нормативами, инструкцией, можно справиться с этой задачей. Главное — понять, как правильно собирать схему, какие элементы выбрать, в какой последовательности действовать. Эта статья станет вашим подробным руководством.

Чем квартирный щиток отличается от щита в частном доме

Сначала необходимо чётко понимать условия эксплуатации будущего электрощита. Требования к оборудованию в многоквартирном доме и в коттедже разнятся, игнорирование этих различий — одна из главных ошибок начинающих мастеров.

В квартире всё проще: вы получаете уже заведённый в жильё кабель от этажного щита. Мощность, выделенная на квартиру, фиксирована (обычно от 3 до 10 кВт в зависимости от типа дома, плиты), вы не можете её превысить без длительных согласований с энергоснабжающей организацией. Система заземления чаще всего типа TN-C (старая, с совмещённым нулём, землёй на вводе) или TN-C-S (более современная, где разделение происходит в этажном щите). Ваша задача — правильно распределить лимитированную мощность внутри жилья, обеспечить селективность защиты, чтобы при аварии на одной линии не выбивало вводной автомат во всей квартире.

Частный дом — это отдельная история. Здесь электрощит не просто распределительное, а вводно-распределительное устройство (ВРУ). От него зависит питание розеток, света, насоса для скважины, системы отопления, уличного освещения, хозпостроек. Вы сами отвечаете за ввод кабеля от опоры ЛЭП или от траншеи, за исправный контур заземления, устройство молниезащиты. Мощность может быть ограничена лишь техническими условиями и вашим бюджетом. Внутри щита обязательно должны быть устройства защиты от импульсных перенапряжений (УЗИП), реле напряжения, так как качество электроснабжения за городом часто нестабильно. Проектирование для частного дома требует более серьёзного запаса прочности, разветвлённой схемы с учётом всех надворных построек.

Основные требования ПУЭ и нормативов к электрощитам

Любая сборка электрического оборудования должна опираться на правила. Основной документ — Правила устройства электроустановок (ПУЭ). Хотя это не закон в прямом смысле, его требования являются обязательными для всех энергоснабжающих организаций, электриков. Вот основные выдержки, касающиеся того, как собирать щиток:

• Материал корпуса. Щит должен быть изготовлен из негорючего материала (специальный самозатухающий пластик или металл с порошковым покрытием).

• Степень защиты. В сухих помещениях (спальнях, залах) допустим IP31. Для установки в нише на улице или во влажных местах (ванная, неотапливаемая котельная) требуется IP44 или IP54, защищающий от брызг, пыли.

• Маркировка. Все автоматические выключатели, УЗО, провода внутри щита маркируют. Фаза, ноль, земля имеют стандартную цветовую идентификацию (серая/красная/коричневая — фаза, синяя — ноль, жёлто-зелёная — земля). Это критически важно для безопасного обслуживания.

• Доступ. Электрощит располагают в легкодоступном месте. Загромождать подход к нему мебелью, ставить в гардеробной глубокого шкафа запрещено — в аварийной ситуации каждая секунда на счету.

• Заземление. В щите обязательно наличие главной заземляющей шины (ГЗШ), к которой подключаются все защитные проводники PE. Сама шина должна быть соединена с корпусом щитка, если он металлический.

• Запрет скруток. Внутри щита запрещено соединять провода методом скрутки. Только пайка, сварка, опрессовка или винтовые/пружинные клеммники.

Планирование нагрузки: с чего начинается проектирование

Прежде чем брать в руки отвёртку, нужно взять карандаш. Проектирование электрощита начинается с листа бумаги, чёткого понимания, какая техника будет работать в доме или квартире. Нельзя просто купить «стандартный набор» автоматов в ближайшем магазине — это приведёт либо к постоянным срабатываниям защиты, либо к перегрузке проводки, пожару. Планирование проходит в два этапа: расчёт мощности, разделение на группы.

Расчёт суммарной мощности потребителей

Вам потребуется составить подробный список всего мощного электрооборудования. Для квартиры это духовой шкаф, варочная панель, стиральная, посудомоечная машины, кондиционер, бойлер, электродуховка. Для частного дома добавляются электроотопление (тёплые полы, электрокотёл), глубинный насос, компрессоры для мастерской, системы очистки воды.

Найдите паспортную мощность каждого прибора (в Ваттах), сложите их. Полученную цифру разделите на напряжение сети (230 В) — это будет максимально возможный ток (по закону Ома: I = P/U). Однако подключать все приборы одновременно вы будете редко, поэтому применяется коэффициент спроса (обычно 0,7 для жилых помещений). Но при расчёте вводного автомата, выборе корпуса щита лучше ориентироваться на максимальную цифру с небольшим запасом (10–15%). Это позволит в будущем добавлять новую технику без реконструкции электрощита, замены вводного кабеля.

Разделение электропроводки на группы

Чтобы электрический щиток был надёжным, удобным в эксплуатации, всю сеть делят на группы. Если произойдёт авария на одной линии, свет погаснет только в одной комнате, а не во всём доме, вы сможете найти причину, не сидя в потёмках. Классическое разделение выглядит так:

• Освещение. Отдельные автоматы на комнаты или этажи. Сечение провода 1,5 мм², автомат 10 А. Для освещения лучше ставить УЗО с током утечки 30 мА, объединив несколько групп.

• Розетки. Группы розеток по комнатам. Сечение 2,5 мм², автомат 16 А. Это универсальная линия для большинства бытовых приборов средней мощности.

• Силовая техника. Индивидуальные линии для плиты, духовки, стиральной машины. Сечение 4 или 6 мм², автомат 20–32 А в зависимости от мощности конкретного прибора. Подключение через собственную розетку или клеммную колодку.

• Отдельные постройки и системы. Для частного дома — гараж, баня, насосная станция, уличное освещение, система «умный дом». Эти линии должны идти от своего автомата, желательно, своего УЗО.

Чем детальнее разбивка, тем дороже сборка щита (из-за большего количества модулей), но тем безопаснее, комфортнее эксплуатация. Ремонт в этом случае будет локальным, а не тотальным.

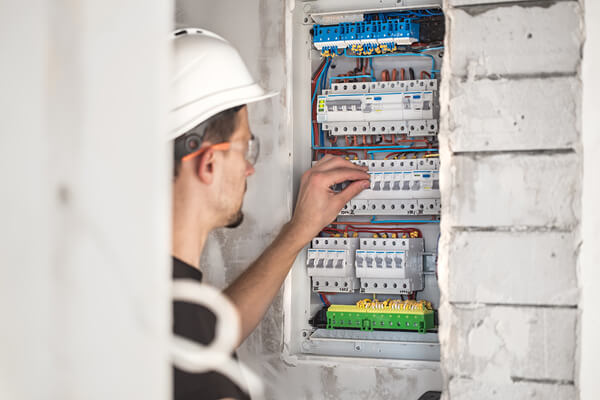

Выбор места установки электрического щитка

Место для щита выбирают на этапе проектирования ремонта, когда ещё можно проложить штробы или спрятать провода. В квартире его чаще всего располагают в прихожей, недалеко от входа, чтобы не тянуть длинный вводной кабель от этажного щитка. В частном доме популярны два варианта: техническое помещение (котельная, тамбур) или отапливаемый коридор первого этажа. Нежелательно ставить щит в спальне из-за шума срабатывающих автоматов (они издают щелчки), требований безопасности.

Правила просты:

• Высота установки от пола до нижней границы корпуса — не менее 1,4 м (для удобства доступа детям, визуального контроля).

• Верхняя граница — не выше 1,8 м (чтобы до верхних автоматов мог дотянуться человек среднего роста без стремянки).

• Расстояние до газовых труб, счётчиков — не менее 0,5 м.

• Освещение в месте установки должно быть достаточным (естественным или искусственным), чтобы чётко видеть маркировку, номиналы аппаратов.

Встраиваемый или навесной щит: что выбрать

Выбор типа корпуса зависит от типа проводки, материала стен.

Навесной. Крепится прямо на стену на дюбели или шурупы. Идеален для частного дома с деревянными стенами (сруб, каркасник) или для открытой проводки в кабель-каналах. Проще в монтаже, так как не требует выдалбливания ниши. Обеспечивает лучший теплообмен.

Встраиваемый. Монтируется в нишу стены, фиксируется на алебастр или специальные крепления. Эстетичен, так как практически не выступает за плоскость стены, закрываясь только дверцей. Требует штробления, выборки ниши, что возможно только в кирпиче, пеноблоке или бетоне. Идеален для квартир со скрытой проводкой, где важен дизайн интерьера.

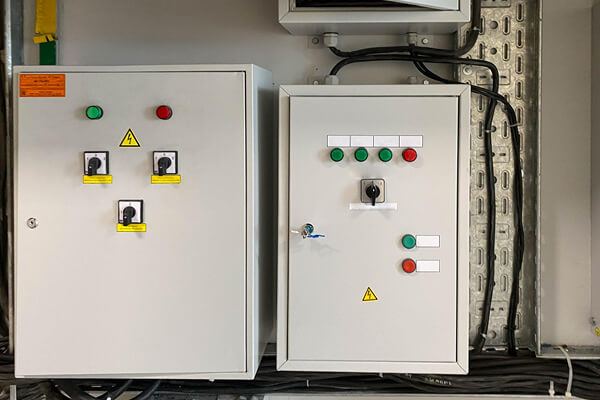

Подбор корпуса щита по количеству модулей

Все современные автоматы, УЗО, дифавтоматы, клеммники имеют стандартную ширину, кратную 17,5 мм. Этот размер называют модулем (или полюсом). Один однополюсный автомат занимает 1 модуль. Двухполюсный — 2. Однофазное УЗО — 2 модуля. Трёхфазное УЗО — 4. Реле напряжения, другие устройства могут занимать от 2 до 4 модулей.

Как рассчитать необходимый размер корпуса?

1. Составьте схему щита, подсчитайте общее количество модулей всех аппаратов, которые вы планируете установить.

2. Прибавьте к этой цифре 20% запаса. На практике свободные места всегда нужны для установки дополнительных клеммников, нулевых шин (если они не влезают в штатное место) или для подключения нового автомата в будущем, когда вы купите посудомойку или сплит-систему.

3. Учитывайте, что в маленьких щитках (до 18–24 модулей) работать с проводами очень неудобно — они загибаются под малым радиусом, их трудно аккуратно уложить. Для квартиры комфортный размер — 24–36 модулей. Для большого частного дома с трёхфазным вводом, УЗИП, реле фазы, резервными линиями может потребоваться корпус на 48 и более модулей.

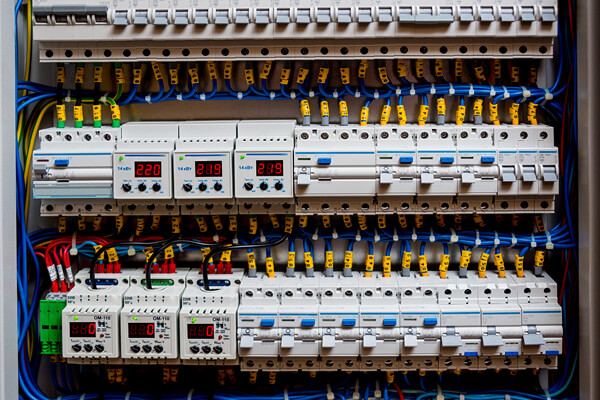

Какие автоматы нужны: вводной, групповые и их назначение

Сердце электрощита — автоматические выключатели. Они защищают проводку от перегрева при перегрузках, коротких замыканиях.

Вводной автомат. Это главный коммутационный аппарат, который позволяет обесточить всю квартиру или дом для обслуживания или в аварийной ситуации. Его номинал должен соответствовать выделенной мощности, сечению вводного кабеля. В однофазной сети он чаще всего двухполюсный, чтобы разрывать одновременно и фазу, и ноль (полное отключение).

Групповые автоматы. Стоят на каждой отходящей линии. Их задача — защищать конкретный кабель, идущий к розеткам или свету. Номинал автомата всегда должен соответствовать сечению этого кабеля (меньше или равно максимально допустимому току для данного сечения). Ставить автомат меньшего номинала можно, большего — нельзя.

Как правильно выбрать номинал автоматических выключателей

Это критически важный момент. Ставка на слишком мощный автомат может привести к тому, что при коротком замыкании проводка сгорит, а автомат даже не заметит перегрузки (тепловой расцепитель сработает слишком поздно). Запомните простое правило соответствия сечения меди, номинала автомата:

• Кабель 1,5 мм² (освещение) — автомат 10 А.

• Кабель 2,5 мм² (розетки) — автомат 16 А.

• Кабель 4 мм² (плиты, духовки) — автомат 20 А (25 А).

• Кабель 6 мм² (ввод в квартиру) — автомат 32 А.

Также обращайте внимание на времятоковую характеристику. Для линий с активной нагрузкой (ТЭНы, лампы накаливания, утюги) подходит характеристика «B». Для линий с реактивной нагрузкой (холодильники, кондиционеры, насосы, стиральные машины), где велики пусковые токи, лучше ставить автоматы с характеристикой «C», чтобы избежать ложных срабатываний при включении двигателя.

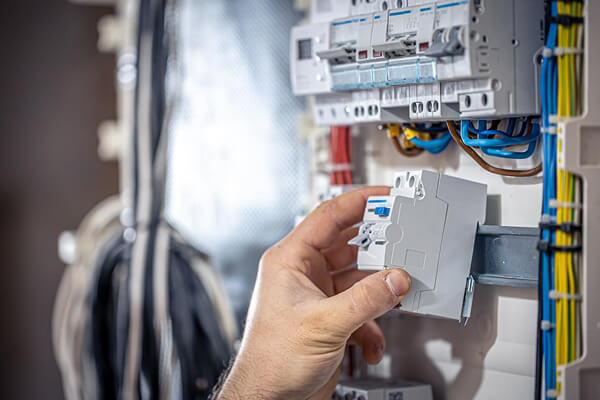

УЗО или дифавтомат: что лучше использовать

Кроме защиты проводов, необходимо защищать людей от поражения током, предотвращать пожары из-за утечек тока через повреждённую изоляцию. Здесь в игру вступают УЗО, дифавтоматы. Выбор между ними — вечный спор при сборке щита.

Устройство защитного отключения (УЗО). Ставится в паре с обычным автоматом. УЗО следит за утечками (сравнивает ток на фазе, на нуле), а автомат — за короткими замыканиями, перегрузками. Это два отдельных устройства, занимающих 1 (автомат) + 2 (УЗО) = 3 модуля. Плюс: при срабатывании защиты вы точно знаете, что произошло — перегрузка (щёлкнул автомат) или утечка (сработало УЗО, кнопка «Тест» выпала). Это упрощает поиск неисправности. Минус: больше места в щите, больше соединений проводов.

Дифференциальный автомат (дифавтомат). Два устройства в одном корпусе. Занимает 2 модуля. Плюс: значительная экономия места (особенно в маленьких щитках), более быстрый монтаж. Минус: сложнее определить причину срабатывания (у дешёвых моделей нет флажка, указывающего на утечку), более высокая стоимость замены при выходе из строя одной из функций (менять придётся весь модуль).

Что лучше? Сегодня чаще используют тандем: вводное противопожарное УЗО (на 100–300 мА) на всю сеть, которое защищает от возгорания изоляции, а на каждую группу (розетки, стиральную машину, детскую) ставят дифавтоматы или связку УЗО (10–30 мА) + автомат.

Схема электрического щитка: однолинейная и монтажная

Прежде чем начать сборку, нужно нарисовать схему. Существует два основных вида, путать их не стоит.

Однолинейная схема. Проектная, «принципиальная». На ней одной линией (отсюда название) показывается вся группа проводов (фаза, ноль, земля), идущая к потребителю. Условными обозначениями отмечаются все автоматы, УЗО, их номиналы, типы, сечения кабелей. Такая схема нужна для понимания логики работы всей системы, согласования проекта с энергонадзором (если требуется), для общего понимания, какие аппараты, кабели закупать.

Монтажная схема. Это рабочий чертёж для сборщика. На ней рисуется точное расположение каждого модуля на DIN-рейке внутри щита в том виде, как это будет выглядеть в реальности. Показывается, как и какими проводами (с указанием сечения, цвета) соединяются клеммы аппаратов между собой, куда подключаются нулевые шины, шина заземления, где проходят жгуты проводов. Именно по этой схеме вы будете физически собирать оборудование, она же поможет вам через год вспомнить, куда идёт тот или иной провод.

Подготовка инструмента и комплектующих

Для работы потребуется профессиональный набор. Не пытайтесь собрать щит одной отвёрткой — это приведёт к плохим контактам.

Инструмент. Отвёртки (шлицевые, крестовые, желательно с изолированными рукоятками, разных размеров), индикатор напряжения (пробник), мультиметр для прозвонки, проверки напряжения, кримпер (пресс-клещи) для опрессовки наконечников НШВИ, бокорезы (кусачки), стриппер (инструмент для снятия изоляции, не оставляющий зазубрин на жилах), уровень (для выравнивания корпуса, если он ещё не вмурован).

Комплектующие: Сам корпус электрощита, автоматы, УЗО, дифавтоматы по проекту, DIN-рейки (часто идут в комплекте с корпусом, но иногда их нужно докупать), нулевые шины (N) и шины заземления (PE), клеммники распределительные (Wago или винтовые) для соединения проводов, специальные изолированные гребёнки (шинки) для соединения автоматов в ряд, кабели для внутренней коммутации (гибкий многожильный провод ПВ-3 или ПуГВ нужных сечений), наконечники НШВИ и НШВИ(2) для оконцевания многожильных проводов перед зажимом в автомат.

Правильная последовательность сборки щита

Чтобы не запутаться, не допустить ошибок, сборку нужно вести строго поэтапно, желательно на столе (для навесных щитов — навесной монтаж), а уже потом крепить на стену, подключать внешние кабели.

1. Подготовка корпуса. Устанавливаются DIN-рейки (обрезаются по размеру, если нужно), монтажные панели. Вырезаются или выламываются технологические отверстия для ввода внешних кабелей. Крепятся шины N и PE на свои изоляторы (или непосредственно на корпус, если это PE).

2. Установка модульного оборудования. Автоматы, УЗО, дифавтоматы, другие устройства защёлкиваются на рейки строго согласно монтажной схеме. Обратите внимание на правильное положение: «фаза» (питание) должна подходить на верхние неподвижные контакты (это стандарт безопасности, принятый во всём мире). Верх — питание, низ — нагрузка (отходящие провода).

3. Монтаж DIN-рейки и установка модульного оборудования. Рейки должны быть жёстко закреплены в корпусе, не болтаться. При установке оборудования убедитесь, что все модули сидят плотно, без люфта, защёлка полностью вошла в зацепление. Для фиксации некоторых моделей на рейке (особенно в щитах, которые будут испытывать вибрацию, например, в котельной) могут потребоваться специальные пластиковые или металлические фиксаторы по краям рейки.

Как правильно разводить фазу внутри щитка

Самый удобный, безопасный, эстетичный способ соединения однополюсных автоматов в ряд — использование специальных изолированных гребёнок (шинок). Они позволяют подключить фазу ко всем автоматам одним движением, исключая риск ошибок, замятий проводов, обеспечивая идеальный контакт по всей длине. Шинки бывают однофазные (одна «гребёнка») и трёхфазные (четыре ряда для подключения трёх фаз и нуля).

Если вы используете провода (что более трудоёмко, но иногда необходимо при сложной компоновке или соединении автоматов в разных рядах), соблюдайте правила:

• Используйте провод одного цвета для фазы (обычно красный, коричневый или белый), для нуля (синий/голубой), для земли (жёлто-зелёный).

• Старайтесь прокладывать провода горизонтально, вертикально, вдоль стенок корпуса, фиксируя их пластиковыми стяжками к монтажным площадкам.

• Не допускайте провисаний, пересечений без необходимости. Делайте скругления углов, а не острые перегибы.

• Нулевые проводники (N) после каждого УЗО собираются на своей отдельной шине (глухой или модульной), ни в коем случае не смешиваются с защитным заземлением (PE), с нулями от других УЗО, иначе защита не будет работать, будут ложные срабатывания.

Проверка затяжки контактов и типичные ошибки

Самый страшный враг электрического щита — плохой контакт. Со временем (из-за циклов нагрева, остывания) винтовой зажим может ослабнуть. Это приводит к искрению, нагреву, оплавлению изоляции, в конечном итоге, к пожару.

Процедура: после сборки необходимо динамометрической отвёрткой (или просто с хорошим контролируемым усилием, «на чувство») протянуть все винтовые зажимы на автоматах, УЗО, шинах. Особое внимание уделите вводным клеммам, куда приходит питающий кабель, — через них идёт максимальный ток.

Типичные ошибки:

1. Использование многожильного провода без наконечников НШВИ. Это приводит к обламыванию отдельных жил при затяжке винта, как следствие, к ослаблению контакта, уменьшению сечения.

2. Зачистка изоляции слишком широко — оголённая часть провода может коснуться соседней клеммы или заземлённого корпуса, вызвав короткое замыкание.

3. Подключение двух проводов под одну клемму автомата, если это конструктивно не предусмотрено производителем. Для этого есть специальные сдвоенные наконечники НШВИ(2), которые обжимают оба провода вместе.

4. Неправильное подключение перемычек фазы на автоматы, стоящие в разных рядах (забывают изолировать концы перемычек от оголённых частей корпуса или используют алюминий вместо меди).

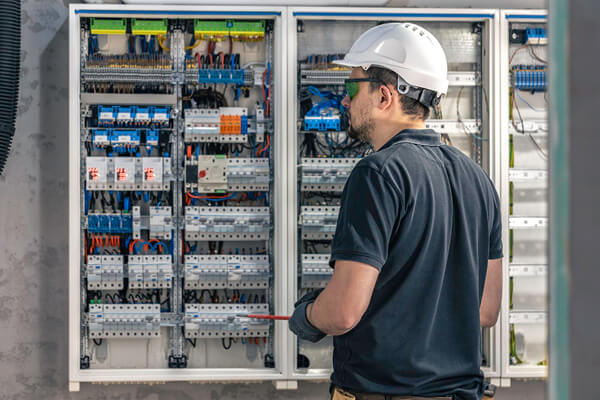

Частые ошибки при самостоятельной сборке

Подводя итог, перечислим главные просчёты, которые допускают новички, решая собирать электрощит своими руками:

1. Экономия на качестве. Покупка дешёвых автоматов сомнительных брендов (ноунейм). Защита может не сработать при КЗ в нужный диапазон времени, или тепловой расцепитель будет калиброван «на глаз».

2. Отсутствие запаса места. Набитый «под завязку» щиток, где модули стоят вплотную, провода едва влезают, невозможно нормально обслуживать. В таком щите провода пережаты, перегибаются, создают риск внутренних замыканий.

3. Путаница с нулями. Подключение нулевых проводников от разных УЗО на одну общую шину. Это приводит к ложным срабатываниям, отключению всего щита при малейшей утечке на любой из линий.

4. Нарушение цветовой маркировки. Если фаза, ноль перепутаны местами на клеммах или если на выключателе света разрывается ноль, а не фаза, это смертельно опасно при ремонте.

5. Неправильный выбор номинала. Установка автомата 25 А на провод сечением 1,5 мм² гарантирует, что в случае перегрузки проводка загорится раньше, чем сработает защита.

Заключение

Подключение готового щитка к внешней сети — ответственный этап. Если вы не уверены в своих силах на 100%, обязательно пригласите электрика для финального присоединения, проверки собранной конструкции с помощью мегаомметра, токоизмерительных клещей. Помните: электричество не терпит халатности, а грамотно собранный электрощиток — это гарантия вашего спокойствия и безопасности.
