Как правильно соединить провода в распределительной коробке

Электропроводка состоит из множества линий, которые сходятся в специальных узлах. Такими узлами, где потоки энергии разветвляются по комнатам, являются распределительные коробки. От того, насколько качественно выполнено соединение, зависит работа всех приборов, безопасность людей. Даже небольшой дефект грозит нагревом, искрами, возгоранием. Поэтому важно досконально разобраться, как соединить провода в распределительной коробке, какие методы считаются допустимыми сегодня, как избежать типичных ошибок.

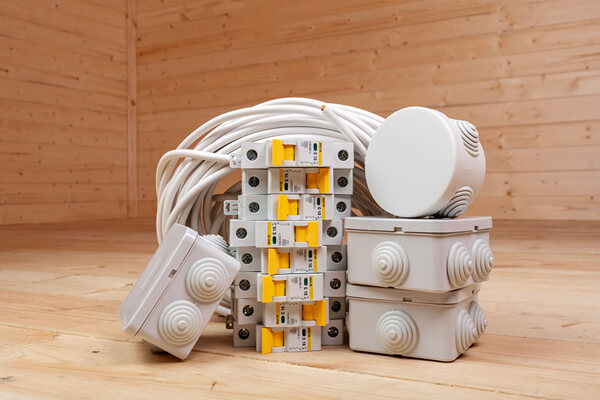

Требования ПУЭ и нормы безопасности при соединении проводов

Любые работы с электричеством регламентируются Правилами устройства электроустановок (ПУЭ). Относительно монтажа внутри коробки там даны чёткие указания. Главный принцип — обеспечение надёжного контакта, который по проводимости не уступает целому участку кабеля. ПУЭ указывает: соединять, ответвлять, оконцовывать жилы следует при помощи опрессовки, сварки, пайки либо сжимов (винтовых, болтовых, пружинных). Классическая скрутка, хоть и популярна в народе, в списке разрешённых методов отсутствует. Это временное решение, потому что со временем контакт в ней ослабевает из-за температурных расширений металла. Безопасность требует, чтобы все места соединений оставались доступными для осмотра, ремонта, поэтому обязательно устанавливают лючок.

Назначение распределительной коробки в домашней электропроводке

Основная функция этого элемента — распределение электроэнергии. Кабель от главного щита заходит в коробку, а внутри неё он разделяется на несколько направлений: освещение, розеточную группу, мощную технику. Это позволяет подключать каждого потребителя индивидуально, отключать его для ремонта, не обесточивая всё жильё. Помимо этого, монтажное изделие выполняет защитную роль. Оно изолирует оголённые токоведущие части от контакта с горючими материалами стен, собирает воедино все линии, упрощает обслуживание, поиск неисправностей. Без этого элемента пришлось бы тянуть отдельные кабели от каждого прибора прямо к щиту, что невероятно усложнило бы и повысило стоимость всей электросистемы.

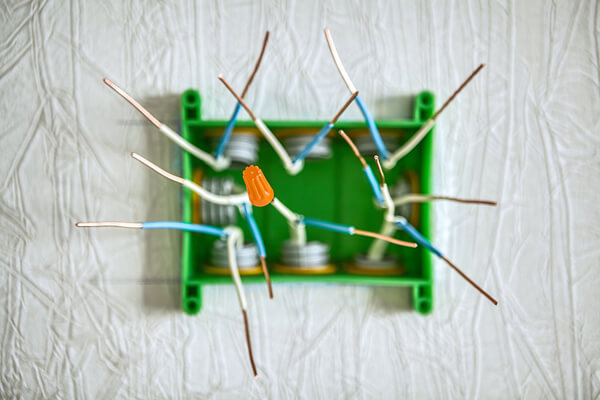

Какие провода встречаются в распредкоробках и их особенности

Чтобы грамотно выполнить монтаж, нужно понимать, с каким материалом предстоит работать. В новых системах используются два основных типа:

1. Медные жилы. Это стандарт для жилого строительства. Медь пластична, имеет низкое сопротивление, хорошо переносит пайку, сварку. Она бывает однопроволочной (монолитная) и многопроволочной (гибкий кабель из множества тонких жилок). Гибкий провод сложнее зажать под винт, требуя специальных наконечников.

2. Алюминиевые жилы. Встречаются в домах старой постройки. Главная опасность — соединять медь и алюминий напрямую нельзя. Разность потенциалов, электрохимические процессы разрушают контакт, вызывая нагрев. Для этого требуются специальные переходные клеммники. Алюминий хрупок, ломается при частых перегибах.

Кроме материала, различаются цвета изоляции, что строго нормируется: синий либо голубой — всегда рабочий ноль (N), жёлто-зелёный — защитный ноль (земля, PE), фаза (L) может быть белой, коричневой, чёрной или красной.

Основные способы соединения проводов: краткий обзор

Есть несколько технологий, каждая имеет свои особенности:

• Сварка. Торцы скрученных жил оплавляются угольным электродом. На конце образуется капля расплавленного металла. Это обеспечивает монолитность и максимальную проводимость. Метод надёжен, но требует специального аппарата, навыков.

• Пайка. Жилы скручиваются, облуживаются паяльником с припоем. Способ доступнее сварки, но в условиях монтажа качественно прогреть скрутку бывает сложно, при перегреве можно повредить изоляцию.

• Опрессовка. Соединять отрезки можно гильзами, которые обжимаются пресс-клещами (кримпером). Это один из надёжных методов, обеспечивающий отличный контакт, но гильза после обжима становится неразборной.

• Винтовые и болтовые соединения. Жилы зажимаются винтом в клеммнике. Требуют подтяжки со временем, поскольку контакт может ослабнуть.

• Самозажимные клеммники (пружинные). Провод просто вставляется до щелчка, фиксируется подпружиненной пластиной. Позволяет создавать разборные соединения.

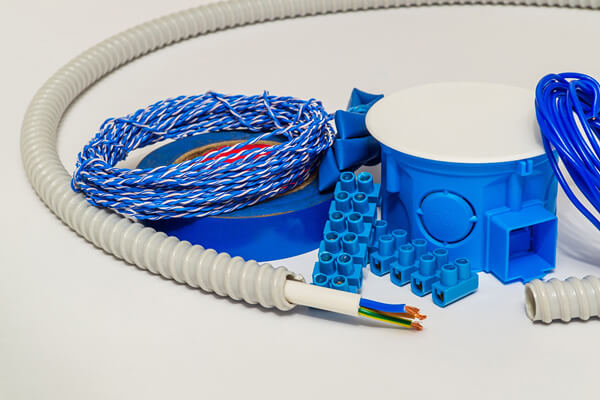

Выбор метода соединения для разных условий

Универсального способа нет, всё зависит от конкретной ситуации:

• Если сеть выполнена медью, монтируется скрытно под штукатурку, лучше использовать опрессовку или сварку — надёжные, долговечные варианты.

• При ремонте, периодического отключения люстры либо розетки удобнее применять пружинные клеммники. Они позволяют демонтировать прибор, не повреждая проводку.

• Для мощных линий (электроплиты, варочные панели) рекомендуется опрессовка или сварка, так как они выдерживают серьёзные нагрузки без нагрева.

При выборе метода всегда учитывайте доступность: разборные клеммники удобны там, где возможен доступ, неразборные — там, где нужно сделать и забыть.

Подготовка проводов перед выполнением соединения

Перед главным этапом жилы требуется подготовить:

1. Специальным инструментом (стриппером) либо ножом аккуратно снимается изоляция. Важно не повредить металл жилы — надрезы ослабляют провод, он может сломаться. Длина зачистки зависит от метода: для сварки либо пайки нужно около 3–5 см, для клеммников — 1–1,5 см.

2. Участок необходимо зачистить до блеска (если жила не новая), обезжирить. Многожильный провод перед подключением под винт скручивают в монолит либо используют специальный наконечник НШВИ. Это предотвратит обламывание тонких проволок.

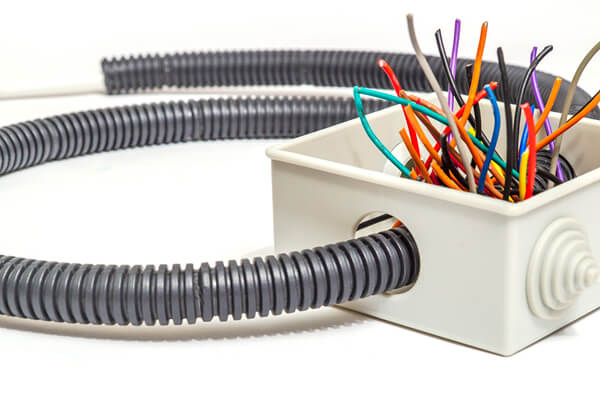

Пошаговый алгоритм соединения проводов в распределительной коробке

Вот как выполнить работу правильно:

1. Обесточьте линию. Отключите автомат в щитке, убедитесь индикатором в отсутствии напряжения.

2. Организуйте доступ. Снимите крышку с распределительной коробки.

3. Разделайте кабели. Аккуратно обрежьте внешнюю изоляцию всех кабелей, входящих в коробку, освободив внутренние жилы примерно на 10–15 см.

4. Подготовьте жилы. Зачистите концы жил на нужную длину, сгруппируйте их по назначению (фазы с фазами, нули с нулями, земля с землёй) согласно электрической схеме.

5. Выполните соединение. Выбранным способом (сварка, пайка, клеммник) соедините жилы в каждой группе. Убедитесь, что контакт держится хорошо.

6. Изолируйте. Изолируйте места соединений.

7. Уложите и закройте. Аккуратно уложите провода внутрь, чтобы они не мешали закрывать крышку. Закрутите крышку.

Правильная изоляция и укладка соединений внутри коробки

После того как соединение выполнено, каждый оголённый участок должен быть защищён. Основные материалы для этого:

• Изолента (ПВХ или х/б). Её наматывают в несколько слоёв, обязательно с захватом заводской изоляции провода. Это обеспечивает базовую защиту от замыкания.

• Термоусаживаемая трубка (ТУТ). Она плотно облегает контакт после нагрева феном, создавая прочный и равномерный слой изоляции. ТУТ предпочтительнее, поскольку фиксируется надёжнее.

После изоляции всех групп нужно правильно уложить провода. Нельзя просто запихнуть всё в коробку как попало. Чтобы подключение было удобно обслуживать, соблюдайте правила:

• Провода нужно аккуратно согнуть и уложить так, чтобы внутри осталось немного свободного пространства.

• Крышка должна закрываться без натяга, не передавливая жилы.

• Фазы и нули обычно укладывают по разным сторонам изделия, избегая натяжения жил в местах соединений.

Такая укладка позволит в будущем легко достать узел для ревизии или ремонта, не повреждая остальные элементы.

Типичные ошибки при соединении проводов, как их избежать

Даже опытные электрики не застрахованы от промахов. Частые ошибки выглядят так:

1. Простая скрутка без фиксации. Забывают, что скрутка — лишь подготовительный этап перед пайкой либо сваркой. Её использование в качестве финишного метода недопустимо.

2. Соединение меди с алюминием напрямую. Это путь к окислению, нагреву. Соединяйте только через специальные адаптеры.

3. Плохая зачистка. Некачественно снятая изоляция мешает контакту, повреждение жилы сокращает срок службы.

4. Пренебрежение изоляцией. Оставленный оголённым длинный участок жилы может коснуться соседней клеммы либо корпуса, вызвав короткое замыкание.

5. Избыточная длина. Длинный провод трудно уложить и закрыть крышку. Слишком короткий провод затруднит повторный монтаж.

6. Игнорирование схемы. Перепутать фазу с нулём либо землёй при монтаже — ошибка, приводящая к авариям. Всегда проверяйте цветовую маркировку.

Заключение

Соблюдение технологии, понимание свойств материалов, внимательность на каждом этапе — три главных принципа, позволяющие создать безопасную, долговечную электрическую сеть. Помните: в доме нет мелочей, особенно когда дело касается электропроводки. Правильно выполненные коммутации в распределительных коробках — основа вашей безопасности.
