Электромагнитные замки — современные системы контроля доступа, которые активно применяются в различных сферах. Их популярность обусловлена высокой надежностью, безопасностью, а также длительным сроком службы. В статье мы подробно рассмотрим процесс подключения таких замков на разные типы дверей.
Характеристики и принцип работы устройства
Особенность электромагнитных замковых устройств — продуманная и эффективная конструкция. Основными компонентами системы выступают магнитный сердечник с катушкой индуктивности, заключенные в прочный защитный корпус.
Сердечник собирается из тонких пластин специальной электротехнической стали, обладающей особыми магнитными свойствами. Каждая пластина имеет защитное покрытие, предотвращающее возникновение паразитных токов и снижающее эффект остаточной намагниченности. Типичная конфигурация сердечника — Ш-образная, обеспечивает оптимальное распределение магнитного потока.
Медная проволочная обмотка, нанесенная на сердечник, покрывается несколькими слоями электроизоляционного материала. Это защищает проводник от повреждений и предотвращает межвитковые замыкания. Корпус чаще всего выполняется из алюминиевых сплавов или нержавеющей стали, хотя в бюджетных моделях может применяться ударопрочный пластик.
Работа устройства основана на взаимодействии электрического тока и магнитного поля. При подаче напряжения на обмотку возникает мощное электромагнитное поле, способное удерживать дверь весом до 150 кг при потребляемой мощности всего 5 Вт. В процессе работы формируется замкнутый магнитный контур, параметры которого регулируются протекающим током.
Важную роль в системе играет пусковой конденсатор, который обеспечивает плавное намагничивание и перемагничивание сердечника. Выход этого элемента из строя может привести к неисправности — могут возникнуть проблемы с разблокировкой двери. В таких случаях потребуется подключение нового конденсатора с параллельным подключением к клеммам устройства.
Плюсы и минусы
Замковые механизмы демонстрируют несколько существенных преимуществ по сравнению с традиционными механическими замками:
- Бесшумная работа — запорный механизм срабатывает тихо, не нарушая спокойствия домочадцев и соседей по лестничной клетке.
- Конструкция без механических деталей обеспечивает длительный срок службы — в среднем в 3-4 раза превышающий ресурс.
- Возможность интеграции с различными системами контроля доступа — от домофона до сложных электронных идентификаторов.
- Дизайн замковой системы современен, интегрируется в разные интерьерные стили.
Запорные механизмы характеризуются и рядом недостатков:
- Сравнительно большие габариты и масса устройства.
- Для стабильной работы требуется бесперебойное электропитание с соблюдением заданных параметров напряжения.
- С точки зрения защиты от взлома, после первого успешного проникновения система становится уязвимой для повторных попыток.
Особенность работы, связанная с зависимостью от электропитания, имеет двойственную природу. С одной стороны, это соответствует требованиям пожарной безопасности — при отключении электроэнергии двери автоматически разблокируются, обеспечивая свободную эвакуацию. С другой стороны, в частных домах это создает потенциальную угрозу — злоумышленник может намеренно отключить питание для проникновения.
Для решения этой проблемы рекомендуется использовать резервные источники питания. Современные ИБП способны поддерживать работу замка в автономном режиме от нескольких часов до нескольких суток, что значительно повышает уровень безопасности.
Где устанавливают магнитные замки?

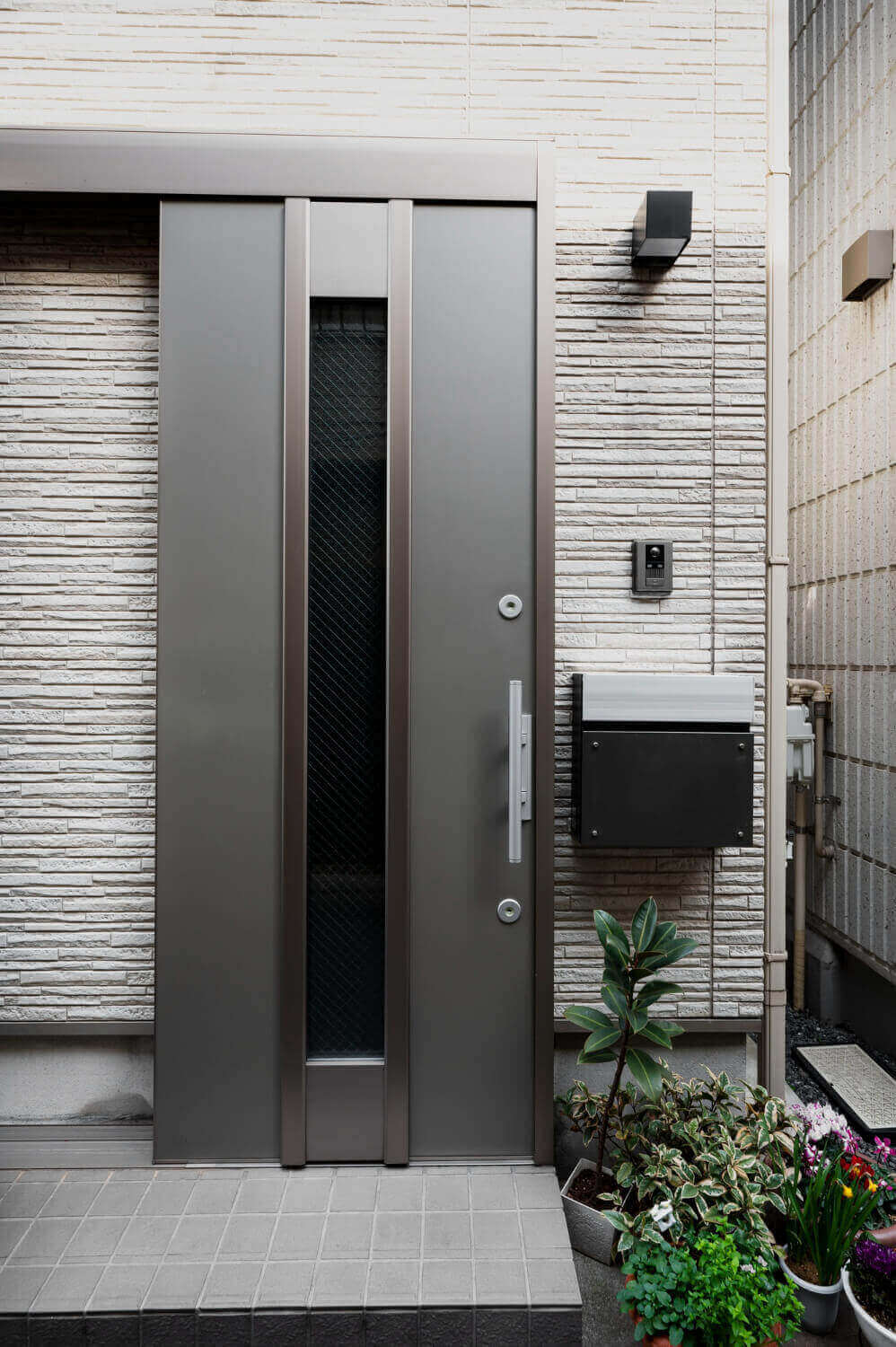

Входные двери
Чаще всего электромагнитные замки монтируют на входные двери офисных зданий, подъездов жилых домов и коммерческих помещений. Они прекрасно сочетаются с системами контроля доступа, видеонаблюдением и домофоном.
Ворота или калитка частного дома
Для частных домовладений электромагнитные замки предлагают удобное решение для автоматизации въездных ворот и калиток. Они работают в паре с дистанционными пультами управления или системами распознавания номеров.
Служебные помещения
На производственных объектах, складах и в серверных комнатах такие замки обеспечивают ограничение доступа к важным зонам. Их часто интегрируют с системами учета рабочего времени.
Что входит в комплект?
Процесс подключения системы требует не только наличия замка, но и других вспомогательных компонентов.
Комплект запорной системы включает набор деталей, предназначенных для монтажа в различных зданиях и отвечающих необходимым стандартам.
Состав комплекта:

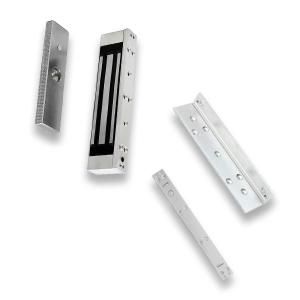

- Электромагнитный замок — поставляется вместе с кабелями для подсоединения к питанию и монтажной пластиной.
- Контроллер — электронный модуль, отвечающий за управление замком. Через него осуществляется соединение всех основных компонентов системы.
- Идентификатор пользователя (используется для разблокировки). Открытие возможно после ввода PIN-кода или с помощью электронного носителя (карты, брелока). В зависимости от модификации, подбирается соответствующая клавиатура для ввода кода.
- Электронные ключи — обычно в комплект входит шесть экземпляров. Один из них является мастер-ключом с предустановленными настройками доступа. С его помощью можно перенастраивать остальные ключи.
- Кнопка выхода — устанавливается внутри помещения и позволяет покинуть здание без использования ключа.
- Источник питания — обеспечивает электропитание системы. Работает от стандартной сети 220 В. Для предотвращения сбоев при отключении электроэнергии блок можно дополнять резервными батареями. Дополнительный источник питания исключает риск размыкания замка при неполадках в напряжении (опциональный компонент).
- Кабели — необходимы для соединения всех элементов в единую схему.
Представлены как готовые наборы, так и отдельные компоненты для самостоятельной комплектации.
Виды электромагнитных замков и особенности установки
Накладные электромагнитные замки
Самый распространенный тип, который монтируется на поверхность двери. Установка не требует сложных подготовительных работ — достаточно закрепить основные элементы в соответствии с инструкцией. Подходят для большинства типов дверей.
Сдвиговые электромагнитные замки
Отличаются компактными размерами, устанавливаются внутри дверного полотна. Требуют более точной подгонки и специальных навыков монтажа. Чаще применяются в мебельных конструкциях и стеклянных дверях.
Замки с Z-образным креплением
Особенность моделей — специальный кронштейн, позволяющий регулировать положение замка относительно дверной коробки. Упрощает монтаж на нестандартные двери и компенсирует возможные перекосы.
Установка ЭМЗ на дверь своими руками
Установка на металлическую дверь
Подготовка инструментов
Перед монтажом следует подготовить инструменты:
- Измерительные приборы (рулетка, строительный уровень).
- Инструменты для работы с металлом (пассатижи, кусачки, молоток).
- Приспособления для разметки и сверления (карандаш, дрель, шуруповёрт).
- Дополнительные элементы (крепёжные уголки, керн, метчик).
Основные крепежные элементы
Ключевая деталь фиксации ЭМЗ — цилиндр со специальной шляпкой, которая упирается в наружную сторону дверного полотна.
Разметка и сверление отверстий
- Наметьте место установки.
- Просверлите отверстие под винт.
- С внешней стороны двери расширьте отверстие под втулку.
Важно, чтобы втулка плотно входила в увеличенное отверстие снаружи и упиралась в металл изнутри. Отверстия на втулке и дверном полотне должны идеально совпадать.
Иногда даже при точной разметке возникают проблемы из-за несоответствия длины втулки толщине двери:
Если втулка слишком длинная — излишек можно срезать болгаркой, затем резьба обрабатывается метчиком для удаления заусенцев.
Если втулка короткая — следует подобрать более длинный винт, так как наращивание втулки осуществить невозможно.
Дополнительные рекомендации
- Для лучшего прилегания между дверным полотном и ответной частью («утюгом») рекомендуется установить резиновую шайбу — это обеспечит плотный контакт и небольшой люфт.
- Чтобы предотвратить проворачивание ответной части, на тыльной стороне можно просверлить дополнительные отверстия под шпильки.
Последовательность монтажа
- Сначала закрепляется ответная часть, так как для неё отведено строго ограниченное пространство.
- Затем устанавливается сам электромагнитный замок, положение которого можно немного корректировать.
Крепление замка с помощью уголка
- Если в комплекте есть монтажный уголок, сначала зафиксируйте его на дверной раме.
- Затем прикрепите к нему ЭМЗ, используя винты и метчик.
- Если уголок не подходит, просверлите отверстия в раме, совпадающие с крепёжными отверстиями замка, и зафиксируйте его напрямую.
Важно! После завершения монтажа регулировка будет невозможна, поэтому разметку нужно выполнять максимально точно. Ошибки приведут к необходимости сверлить новые отверстия.
Подключение на деревянную дверь
Для деревянных конструкций важно использовать усиленные крепежные элементы. Перед подключением рекомендуется укрепить места крепления металлическими пластинами. Особое внимание уделяют точности позиционирования ответной части - даже небольшие отклонения могут снизить эффективность работы замка.
Подключение к стеклянной двери
Для оснащения стеклянных дверей в основном применяют два конструктивных решения:
- Сдвиговые (врезные) системы. Рабочий элемент (якорь) перемещается в горизонтальной плоскости. При активации специальные выступы входят в пазы ответной части. Удержание в закрытом положении осуществляется магнитным полем. Конструкция отличается простотой интеграции в дверное полотно.
- Удерживающие. Работают за счет силы магнитного притяжения. Открытие происходит при отключении питания. Фиксацию обеспечивает постоянное магнитное поле.
Особенности монтажа на стеклянные поверхности
Подключение электромагнитных устройств на стекло требует аккуратности в связи со специфическими характеристиками материала:
- Минимальная толщина стекла — 5 мм.
- Высокий риск повреждения при механическом воздействии.
- Отсутствие естественных отверстий для крепежа.
Технология врезного подключения:
- Использование специального инструмента с алмазными насадками
- Обязательное применение охлаждающих составов
- Постепенное сверление без избыточного давления
Накладной способ подключения:
- Крепление через предварительно подготовленные отверстия
- Использование специальных монтажных пластин
- Применение пластиковых прокладок для плотного прилегания
Электромагнитный замок для шкафа
В мебельных конструкциях применяют компактные модели с пониженным энергопотреблением. Подключение аналогично монтажу на другие поверхности, но требует более точной подгонки из-за небольших размеров шкафов.
Как подключить электромагнитный замок?
Подключение электромагнитного замка начинают с изучения схемы, предоставленной производителем. Основные этапы:
- Прокладка кабеля питания.
- Подключение к источнику энергии.
- Интеграция с системой управления.
Стандартная схема подключения электромагнитного замка предполагает использование блока питания 12В или 24В. Важно обеспечить надежную изоляцию всех соединений и защиту кабелей от повреждений. Завершающий этап — тестирование работы замка в разных режимах и регулировка силы удержания.
