Установка розетки — это важная и относительно простая задача в области электромонтажа. От качества установки зависит надежность и безопасность использования электрических приборов, вероятность повреждений, срок службы электросети. В этой статье мы рассмотрим, как установить розетку, раскроем основные этапы: от подготовки инструментов и материалов до выполнения монтажных работ.
Что нужно для замены розетки
В быту чаще всего установка розетки ограничивается лишь заменой внутреннего механизма. Например, в процессе эксплуатации она начала нагреваться, корпус расплавился, вилка неплотно сидит в гнезде или при включении устройства механизм искрит, издает звуки. В этом случае для замены нужны:
- Отвертка (крестовая или плоская) — для откручивания и закручивания винтов суппорта, клемм.
- Индикационная отвертка или тестер напряжения — для проверки отсутствия напряжения в проводах перед началом работы.
- Новая розетка — должна подходить по типу и размерам.
- Пассатижи — для удерживания и манипулирования проводами.
- Нож или стриппер для снятия изоляции с проводов, если это необходимо.
- Изолента — для дополнительной изоляции проводов, если потребуется.

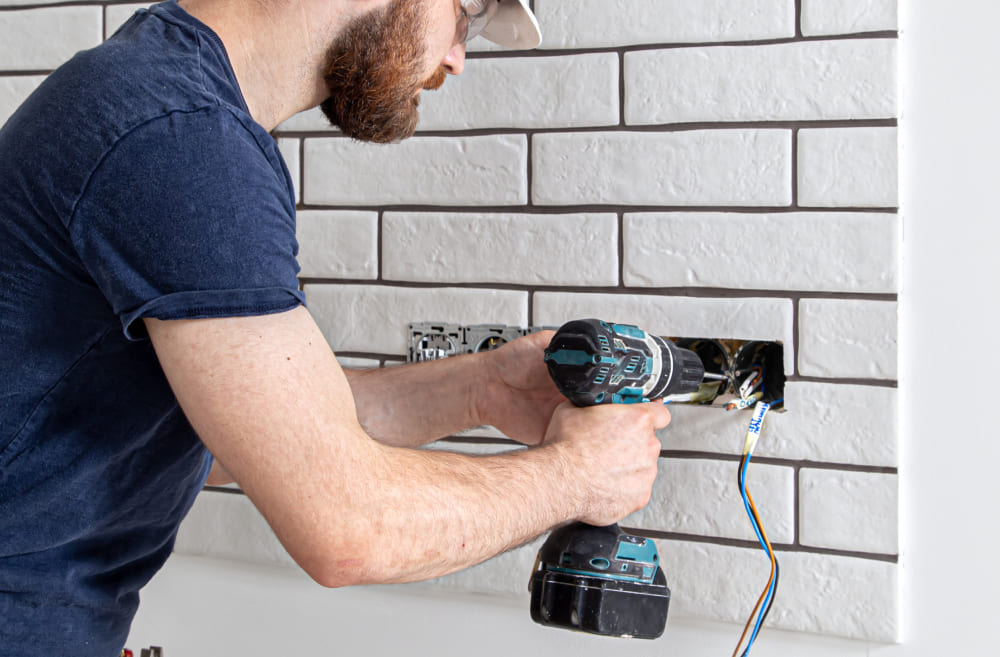

Если монтаж розетки необходим с нуля, то есть на новое место в стене, то для этого вам нужны перфоратор для штробления стен, электрокабель, подрозетник, алебастр или гипс, а также другие электротехнические изделия, о которых мы будем говорить по ходу описания этапов.
При замене и монтаже также важно правильно выбрать розетку. На рынке представлено множество видов этих электротехнических изделий: для скрытой и открытой проводки, с заземлением и без, с защитными шторками для безопасности детей. Выбор зависит от особенностей вашего помещения и требований к электробезопасности.
Также обратите внимание на допустимую нагрузку. Обычно она указана на механизме или упаковке, измеряется в амперах (А). Убедитесь, что розетка рассчитана на мощность подключаемых устройств. Для бытовой техники, такой как стиральные машины или обогреватели, лучше выбирать модели с номиналом не менее 16 А.
Материал корпуса также играет важную роль. Для помещений с повышенной влажностью (например, ванных комнат и кухни) лучше выбирать модели с влагозащитой и более прочным корпусом (IP55 или IP66). При покупке розеток учитывайте количество гнезд. Одногнездовые модели подходят для подключения одного устройства и чаще всего используются в местах, где требуется минимальное количество подключаемой техники. Это хороший вариант для большинства помещений, таких как спальни или гостиные. Также есть модели со встроенным USB-входом для зарядки гаджетов, выключателем и другими модулями.
Техника безопасности
Перед заменой или установкой розетки важно соблюдать следующие меры безопасности:
- Отключите электропитание. Перед началом работы убедитесь, что питание в зоне работы отключено. Для этого выключите соответствующий автоматический выключатель в электрическом щите.
- Проверьте отсутствие напряжения. Используйте мультиметр или индикаторную отвертку, чтобы убедиться, что электричество не подается на розетку, с которой вы собираетесь работать.
- Используйте изолированные инструменты. Работайте с инструментами, которые имеют изолированные ручки, чтобы снизить риск электротравмы.
- Избегайте работы в сырых условиях. Не проводите работы с электропроводкой, если руки или инструменты мокрые. Не работайте в местах с повышенной влажностью.
- Проверяйте состояние проводов. Если кабель поврежден, замените его на новый. Не подключайте поврежденные провода, так как это может представлять опасность.
- Используйте качественные компоненты. При замене электротехнических изделий выбирайте только качественные и сертифицированные компоненты, чтобы обеспечить безопасность и долговечность работы.
- Пользуйтесь средствами индивидуальной защиты. При работе желательно надеть перчатки и очки. Для дополнительной защиты от поражения током можно использовать диэлектрический коврик.
Соблюдение этих мер поможет обеспечить безопасность при замене или установке розетки, предотвратить возможные электрические аварии.
Подготовка перед установкой
Монтаж розетки начинается с подготовки инструментов и оборудования. Важно, чтобы во время работы все было под рукой. Если вы с нуля устанавливаете розетку, убедитесь, что место соответствует требованиям безопасности и удобства. Здесь важно учитывать высоту над полом (около 30 см), количество электроустановочных изделий водной рамке. Составьте план расположения модулей и выводов с привязкой к стенам и мебели. Так вы поймете, как более рационально расположить точки подключения бытовой техники.
Розетки рекомендуется устанавливать блоками вместе с выключателями. Это особенно актуально на кухне, когда в одной точке подключаются, например, чайник, микроволновка, блендер, кофеварка и т.п.
Провода к новой точке подключения прокладываются с разводки, которая расположена под потолком. Для этого подходят трехжильные медные провода с сечением токоведущей жилы 2,5 кв. мм. Хороший вариант — ВВГнг. Провод прокладывается в штробах в пластиковой гофре из ПВХ. Если проводка открытая, то кабель проводят в кабель-каналах.
Если в одном блоке несколько розеток, то кабель от разводки ведут к крайнему механизму. Остальные блоки питают шлейфом — перекидные провода с одного механизма на другой. В идеале на каждый модуль проводят свой кабель от распредкоробки, но это требует больше расходных материалов и времени. Также проверьте, чтобы электротехническое изделие было установлено в месте, где нет подводящих коммуникаций или других препятствий.
Разметка и вырезание отверстий под новую коробку/демонтаж старой розетки
Демонтаж старой розетки не вызывает сложностей. Достаточно открутить винты на корпусе, ослабить зажимные лапки и извлечь механизм. Провода могут быть зажаты в клеммах винтами или зажимами, в зависимости от модели.

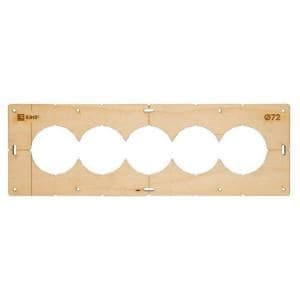

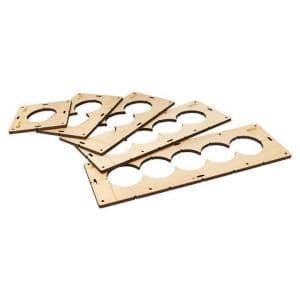

Сложнее сделать разметку и вырезать отверстие под новую коробку, поэтому на этом процессе акцентируем свое внимание. Итак, для начала на стене очерчиваем вертикальные и горизонтальные линии по уровню, чтобы определить центр установки точки подключения. Если в одном блоке несколько модулей, между центрами осей должно быть расстояние примерно 71 мм. Далее выбираем коронку для сверления стены. Для гипсокартона и бетона они разные.
При высверливании важно соблюдать технику безопасности, не использовать высокие скорости. Глубина отверстия для установочной коробки должна быть около 45 мм, а диаметр — 68 мм. Получается, что отверстия для нескольких модулей не должны накладываться друг на друга, а лишь касаться.
Выбор и установка подрозетников

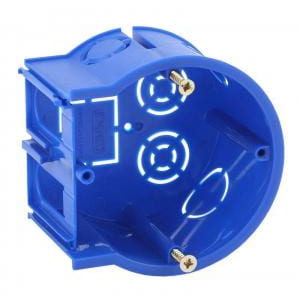

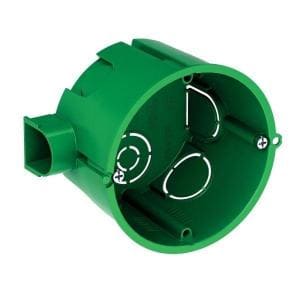

Надежная установка розеток во многом зависит от качества подрозетников. Они должны быть достаточно плотными, иметь ярко выраженный жесткий передний борт. В зависимости от монтажной поверхности, подрозетник может иметь монтажные лапки (для полых стен, например, из гипсокартона). В бетонные стены это электроустановочное изделие монтируется с помощью гипса или алебастра.
Будет плюсом, если подрозетник оснащен перфорацией для проводов и разводки шлейфа между розетками. В противном случае вам придется проделать отверстия ножом. Перед установкой подрозетника вставьте его в отверстие для примерки. Его устанавливают заподлицо со стеной. Замешайте по инструкции алебастр, смочите водой стену и нанесите «кашицу» на посадочное отверстие. Затем, заведите провода в подрозетник, установите его в «гнездо» и замажьте щели алебастром. После застывания смеси можно монтировать розетку.
Зачистка и разводка проводников
Для зачистки используется специальный инструмент или нож. Аккуратно снимите внешнюю изоляцию, разведите жилы и зачистите каждую на 5-10 мм. Если вы устанавливаете несколько модулей, то сразу же подготовьте провода для шлейфа, примерно 20 см каждый. Зачистите жилы каждого кабеля. Важно, чтобы цветовая маркировка фазных жил была одинаковой. Заведите провода шлейфа в соседний блок.
Не применяйте чрезмерную силу и не раздирайте изоляцию. Если в процессе работы видны обрывки провода или повреждения, лучше обрезать поврежденный участок и повторить зачистку.
Подключение и фиксация механизма
Если у вас трехжильный кабель, важно правильно установить жилу заземления. Место установки в механизме розетки обычно обозначается соответствующим значком или по центру. Расположение двух других фазных проводов значения не имеет. Жилы закрепляются с помощью винтов.
При установке шлейфов используются модели с парными клеммами, но подойдут и обычные. В этом случае скрутка должна быть прочной. Механизм вставляется в подрозетник и фиксируется с помощью лапок. Они затягиваются винтами, расходятся в стороны. Затем устанавливается декоративная рамка.
Проверка работы розетки и ошибки при установке
Перед включением электропитания убедитесь, что розетка установлена ровно, механизмы надежно закреплены, а все провода подключены корректно. Подайте электричество, проверьте индикаторной отверткой наличие напряжения. Подключите к розетке прибор с известной мощностью, например, лампу. Проверьте, работает ли она нормально и нет ли перебоев в подаче электроэнергии. Если питания нет, то допущена одна из ошибок в установке:
- перепутаны фазы, нулевые провода и заземление;
- жилы отходят в клеммах, нет надежного контакта;
- сама розетка неисправна, заводской брак или низкое качество электротехнического изделия;
- обрыв кабеля или шлейфа.
Если вы не уверены в своих знаниях и навыках, лучше обратиться к квалифицированному электрику для выполнения работы.
