Перепады напряжения в электросети — частая проблема, которая приводит к поломке бытовой техники. Холодильник, стиральная машина, телевизор и другие приборы чувствительны к скачкам электричества. Защитить их помогает реле контроля напряжения (РКН). Разберёмся, как выбрать реле напряжения для квартиры или дома, на какие параметры обратить внимание, как правильно его установить.
Назначение РКН
Реле контроля напряжения отслеживает параметры электросети, разрывает цепь при выходе показателей за допустимые пределы. Устройство фиксирует как повышение, так и понижение напряжения. После нормализации параметров РКН автоматически возобновляет подачу электричества с небольшой задержкой.
Главная задача прибора — предотвратить повреждение техники. Когда напряжение в сети падает ниже 180 В или поднимается выше 260 В, большинство электроприборов работают некорректно. Компрессоры холодильников и кондиционеров перегреваются, электроника выходит из строя, нагревательные элементы могут сгореть. РКН разрывает цепь до того, как это произойдёт.
В квартире защита особенно важна, если в доме старая проводка или нестабильное электроснабжение. В частном доме ситуация может быть ещё сложнее — воздушные линии электропередач подвержены влиянию погоды, обрывам, перекосам фаз. Реле становится первой линией обороны дорогостоящей техники.
Какие бывают реле напряжения
По способу установки РКН делятся на две основные категории. Каждая имеет свои преимущества и область применения.
Стационарные

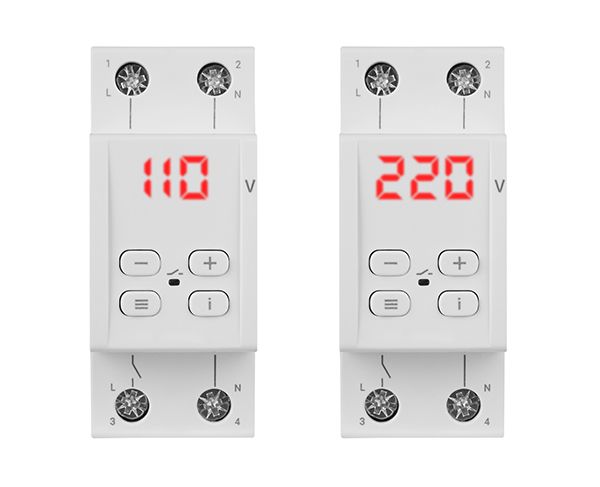

Стационарные модели монтируются в электрический щит на DIN-рейку. Они защищают всю электросеть квартиры или дома. Такие устройства компактны, занимают одну-две ячейки в щите и подключаются параллельно с автоматическими выключателями. Хорошо зарекомендовали себя производители EKF («ЭКФ»), IEK («ИЭК»), Novatek («Новатэк»). Их стабилизаторы отличаются надёжностью и адекватной ценой. Стационарное РКН устанавливается один раз и работает постоянно, контролируя всю электрическую сеть. Такой вариант подходит для защиты всех приборов одновременно. Не нужно выбирать отдельное устройство под каждую розетку. Монтаж требует базовых знаний электротехники, но после установки прибор не требует обслуживания.
Переносные

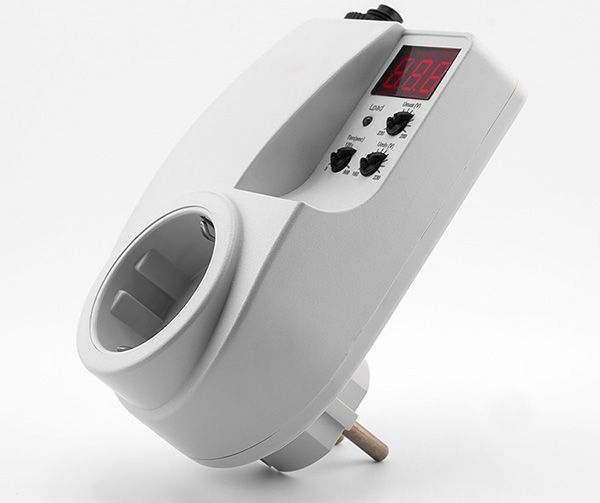

Переносные реле выглядят как адаптер, который вставляется в обычную розетку. В них есть собственное гнездо для подключения техники. Такие модели удобны, когда нужно защитить конкретный прибор — например, дорогой телевизор или компьютер. Переносное РКН можно использовать в разных помещениях и комнатах или в съёмной квартире, где нет доступа к электрическому щиту. Устройство просто включается в розетку, а к нему подключается нужная техника. Минус в том, что переносная модель защищает только один прибор. Для комплексной защиты квартиры придётся покупать несколько таких устройств, что в сравнении со стационарными, невыгодно и неудобно.
Что учитывать при выборе реле напряжения
Выбирать РКН нужно с учётом нескольких ключевых характеристик. Правильный расчёт параметров гарантирует надёжную работу защиты.
Диапазон рабочего напряжения. Устройство должно контролировать параметры сети в том интервале, который соответствует вашему типу электроснабжения. Для однофазной сети стандартный диапазон от 180 до 260 В. Некоторые модели позволяют регулировать границы срабатывания вручную, что удобно при частых просадках или скачках.
Тип электросети. Стабилизатор должен соответствовать типу сети в вашем жилище. Однофазная сеть состоит из двух проводов: фазового и нулевого. Фаза передаёт ток, нуль возвращает его обратно. Такая электросеть используется в большинстве жилых домов и квартир. Стандартное напряжение — 220 В. Трёхфазная сеть включает четыре провода: три фазовых и один нулевой. Три фазы передают ток одновременно, создавая вращающееся магнитное поле. Такая система применяется в промышленности, крупных зданиях, иногда в частных домах с большим энергопотреблением. Стандартное напряжение между фазами — 380 В.
Максимальный ток нагрузки. Один из главных параметров при выборе. Он показывает, какую силу тока реле может пропускать без риска перегрева или поломки. Значение указывается в амперах (А) и определяет максимальную мощность подключаемых приборов. Чтобы рассчитать нужный ток, суммируйте мощность всех электроприборов в квартире или доме и разделите на напряжение сети. Например, если общая мощность техники составляет 4400 Вт, а напряжение 220 В, то необходимый ток будет 4400 / 220 = 20 А. Значит, реле должно быть рассчитано минимум на 20 А, но лучше взять с запасом — на 25 А или 32 А. Запас по току важен, потому что некоторые приборы при запуске потребляют больше энергии, чем в обычном режиме. Холодильник, стиральная машина, насос имеют пусковые токи, которые в несколько раз превышают номинальные. Если РКН подобрано впритык, оно может ложно срабатывать при включении мощных устройств.
Время срабатывания. Период между моментом выхода напряжения за пределы и моментом отключения нагрузки. Параметр критичен для защиты чувствительной техники от скачков и просадок в сети. Быстрое срабатывание важно для защиты электроники — компьютеров, телевизоров, аудиосистем. Медленное реле может не успеть отключить нагрузку при резком скачке, и техника пострадает. При выборе устройства учитывайте характер подключаемого оборудования. Если у вас много чувствительной электроники, берите модели с коротким временем отклика.
Дополнительные функции. Современные РКН могут иметь дисплей для отображения текущего напряжения, регулировку порогов срабатывания, защиту от перегрузки по току. Такие функции упрощают настройку, контроль работы устройства. Хороший вариант — модели с возможностью ручной регулировки задержки повторного включения. После аварийного отключения реле выдерживает паузу перед подачей питания, чтобы сеть успела стабилизироваться.
Особенности настройки РКН
Настройка реле контроля напряжения зависит от модели и её функциональности. Бюджетные устройства имеют фиксированные заводские параметры, не требуют вмешательства. Более продвинутые модели позволяют регулировать границы срабатывания, время задержки.
Нижний порог обычно устанавливают на уровне 180 190 В, верхний — на 240 250 В. Если в вашем районе часто бывают просадки напряжения до 200 В, можно снизить нижнюю границу до 170 В. Но помните, что при слишком низком напряжении техника всё равно работает некорректно, просто РКН не будет её отключать.
Время задержки повторного включения настраивается в диапазоне от нескольких секунд до нескольких минут. Оптимальное значение — 5 10 секунд. Этого достаточно, чтобы напряжение стабилизировалось после аварии, но не слишком долго, чтобы не оставлять квартиру без электричества надолго.
Некоторые модели позволяют установить время задержки срабатывания при выходе за пороги. Например, если напряжение подскочило до 250 В на доли секунды, реле не отключит нагрузку. А если скачок длится дольше одной секунды, произойдёт срабатывание. Такая функция снижает количество ложных отключений.
После настройки проверьте работу РКН. Можно специально создать условия для срабатывания — подключить мощную нагрузку или использовать лабораторный автотрансформатор для изменения напряжения. Убедитесь, что устройство отключает и включает нагрузку корректно.
Общие рекомендации по установке реле контроля напряжения

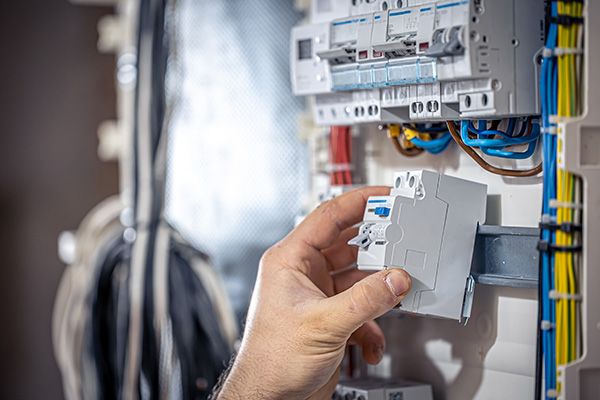

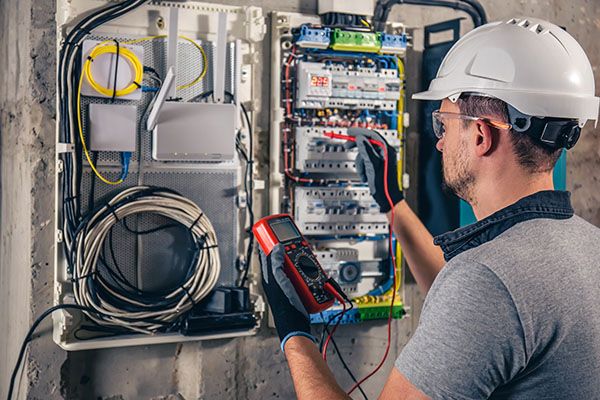

Установка стационарного РКН выполняется в электрическом щите. Работы проводятся при отключенном электричестве. Сначала отключите вводной автомат, проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Реле монтируется на DIN-рейку. Обычно его размещают после счётчика и вводного автомата, но перед групповыми автоматами. Такая схема защищает всю квартиру, но позволяет отключить РКН для обслуживания без снятия напряжения со всего щита.
Подключение выполняется проводами сечением не менее 2,5 мм² для медного проводника. Если ток реле 32 А и выше, используйте провода 4 мм² или толще. Соединения затягивайте плотно, чтобы избежать нагрева контактов. После монтажа проверьте правильность подключения. Включите вводной автомат и убедитесь, что РКН показывает текущее напряжение (если есть дисплей). Подключите нагрузку, проверьте, что реле корректно реагирует на изменения в сети.
Если у вас нет опыта работы с электричеством, лучше доверить установку профессионалу. Ошибки при монтаже могут привести к короткому замыканию, пожару или удару током.
Варианты подключения однофазных РКН
Существует несколько типовых схем подключения РКН в однофазной сети. Выбор зависит от конфигурации электрощита и требований к защите.
Схема с подключением после счётчика. Самая распространённая конфигурация. Вводной автомат подаёт напряжение на электросчётчик, затем на реле контроля напряжения, а от РКН провода идут на групповые автоматы. При срабатывании реле обесточивается вся квартира, кроме самого счётчика и вводного автомата. Такая схема проста в реализации и обеспечивает комплексную защиту. Фазный провод от счётчика подключается к входной клемме РКН (обычно обозначена как L или вход). Выходная клемма реле (обозначена как L' или выход) соединяется с шиной, от которой питаются групповые автоматы. Нулевой провод может идти напрямую на нулевую шину или через реле, в зависимости от модели устройства.
Схема с подключением до счётчика. Менее распространённый вариант, применяется в частных домах, где счётчик установлен не на вводе, а внутри здания. РКН монтируется между вводным автоматом и счётчиком. При срабатывании обесточивается весь объект, включая счётчик. Такой вариант защищает не только потребителей, но и сам счётчик от скачков напряжения. Однако доступ к участку сети до счётчика может быть ограничен требованиями энергоснабжающей организации. В квартирах такая схема обычно не применяется.
Схема с дополнительным автоматом. Для повышения надёжности между РКН и нагрузкой иногда устанавливают дополнительный автоматический выключатель. Он защищает само реле от перегрузок и коротких замыканий. Если в цепи после РКН произойдёт авария, сработает дополнительный автомат, а не само реле. В этой конфигурации вводной автомат подаёт питание на счётчик, от счётчика провода идут на вход РКН, с выхода реле — на дополнительный автомат, а от него — на групповые автоматы. Нулевой провод идёт на общую нулевую шину.
Дополнительный автомат подбирается по току, равному номинальному току реле или чуть ниже. Например, если РКН рассчитано на 32 А, дополнительный автомат берётся на 25 32 А. Такая схема усложняет монтаж, но повышает надёжность системы.
Во всех схемах важно правильно соединять провода и соблюдать полярность. Фазный провод обозначается буквой L, нулевой — N, заземляющий — PE. Современные РКН обычно имеют маркировку клемм, что упрощает монтаж. При выборе схемы подключения учитывайте конфигурацию вашего электрического щита, требования энергоснабжающей организации и рекомендации производителя реле. Если есть сомнения, проконсультируйтесь с электриком.
