Измерение напряжения — базовая операция при обслуживании электроустановок, проектировании схем и ремонте бытовой техники. Рынок насыщен измерительными приборами: от стрелочных указателей в щитах до карманных мультиметров. Чтобы разобраться, какой вольтметр выбрать под конкретные задачи, необходимо понимать физику процессов, конструктивные отличия устройств и условия их эксплуатации. Специалисты компании «ВЭЛТЭКС» подготовили обзор, систематизирующий знания о современных вольтметрах и помогающий принять взвешенное решение.

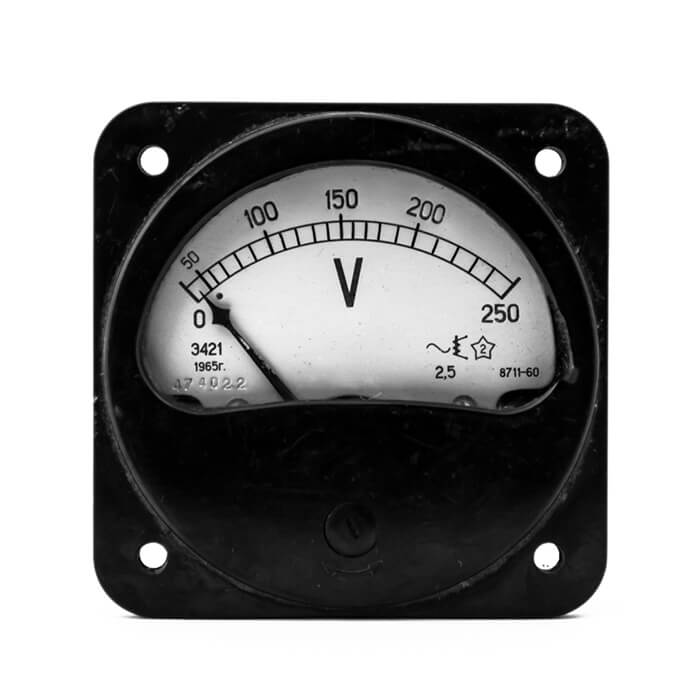

Принцип действия вольтметра
Суть работы любого вольтметра сводится к измерению разности потенциалов между двумя точками электрической цепи. Прибор включается параллельно нагрузке или источнику напряжения. Такое включение обеспечивает минимальное влияние на режим работы схемы, поскольку собственное внутреннее сопротивление измерителя должно быть на порядки выше сопротивления участка, на котором проводят измерение.
В аналоговых электромеханических моделях измеряемая величина преобразуется в механическое перемещение стрелки. В цифровых устройствах входной сигнал дискретизируется, нормируется и выводится на дисплей в числовом виде. Ключевое условие корректных показаний — гальваническая развязка либо точное согласование пределов. Прибор, подключенный последовательно вместо параллельного соединения, выйдет из строя или исказит параметры цепи.

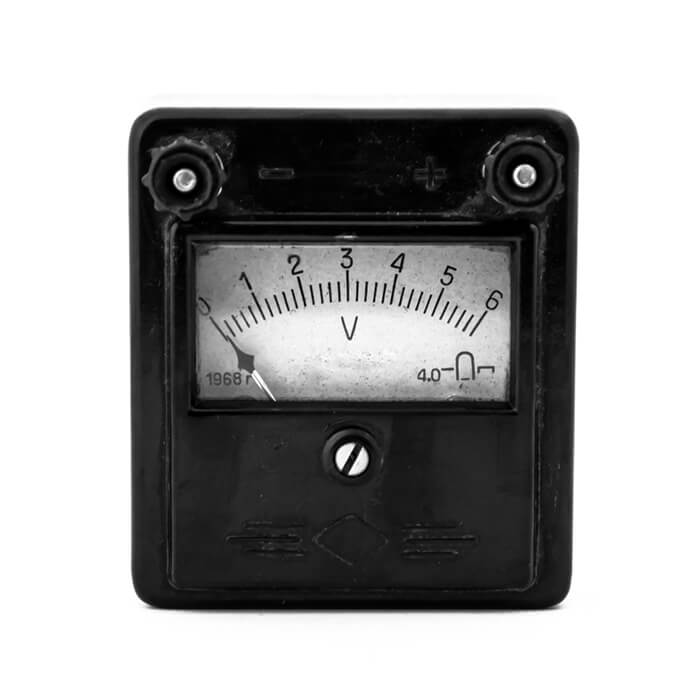

Классификация вольтметров
Все многообразие измерителей напряжения делят на две крупные группы по принципу преобразования сигнала.
Электромеханические
В эту категорию входят магнитоэлектрические, электромагнитные и электродинамические системы. Основной элемент — рамка с током в поле постоянного магнита либо ферромагнитный сердечник, втягиваемый катушкой. Классические стрелочные измерители не требуют источника питания, устойчивы к помехам и наглядно показывают динамику изменения параметра. Инерционность механической части ограничивает применение в цепях высокой частоты. Сегодня такие приборы чаще встречаются в составе старых лабораторных стендов или встраиваются в щитовое оборудование как индикаторы наличия напряжения.
Электронные
Электронные устройства подразделяют на аналоговые и цифровые. В аналоговых электронных моделях сигнал усиливается или преобразуется, но вывод остается стрелочным. Цифровые приборы полностью обрабатывают сигнал в дискретной форме. Они обеспечивают высокую точность, широкий диапазон и возможность интеграции в автоматизированные системы сбора данных. Погрешность современных цифровых устройств составляет десятые и сотые доли процента. Основной минус — необходимость внешнего источника питания либо элементов автономного энергоснабжения.

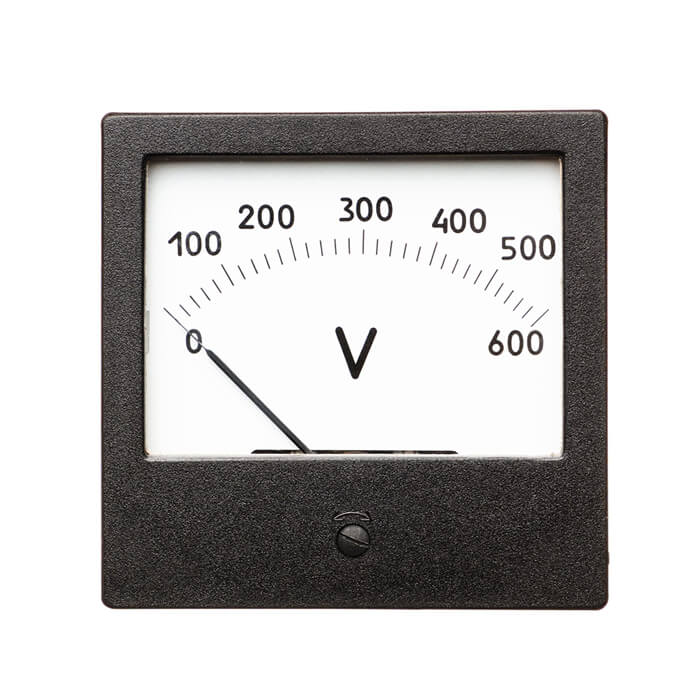

Как выбрать вольтметр?
Перед тем, как выбрать идеальное устройство, следует определить набор функций, достаточный для решения стоящих задач. Все сводится к анализу шести параметров.
Категория устройства
По исполнению различают щитовые, переносные и лабораторные приборы. Щитовые монтируются в панели, шкафы, распределительные щиты. Они работают в режиме 24/7, показывая текущее значение напряжения в сети. Переносные (тестеры, мультиметры) выбирают при пусконаладке, диагностике, ремонте. Лабораторные эталонные модели отличаются повышенной прецизионностью и используются для поверки других средств измерений.
Интервал измерений
Каждый вольтметр рассчитан на конкретный диапазон. Для контроля бытовой сети 220 В достаточно предела 300-400 В переменного тока. В автомобильной электронике работают с постоянным напряжением 12-24 В. Высоковольтные цепи требуют включения через измерительные трансформаторы, а шкала прибора калибруется во вторичных величинах. Выбирать модель с многократным запасом по пределу нецелесообразно — цена растет, а разрешающая способность в рабочем участке падает.
Прецизионность измерений
Точность определяется классом прибора. Для бытовых нужд достаточно погрешности 1,0-2,5 %. Коммерческий учет электроэнергии и сертификация продукции требуют классов 0,2-0,5. Лабораторные исследования подразумевают классы 0,05-0,1.
Важно помнить: заявленная погрешность нормируется для определенных условий температуры и влажности. Дешевое устройство с большим разрешением дисплея (например, 9999 отсчетов) может иметь реальную погрешность 3-5 % из-за низкой стабильности внутреннего опорного напряжения.
Особенности прибора
Род тока — принципиальный критерий. Устройства для переменного напряжения содержат выпрямитель и среднеквадратичный детектор (True RMS). Приборы для постоянного тока не реагируют на переменную составляющую. Универсальные мультиметры работают в обоих режимах.
Внутреннее сопротивление определяет влияние на цепь. Для низковольтной логики входной импеданс должен быть не менее 10 МОм. Ламповые схемы допускают подключение приборов с сопротивлением 20-50 кОм/В.
Дополнительные опции: подсветка экрана, фиксация показаний (HOLD), автоматический выбор пределов, интерфейсы связи с ПК, память результатов. Наличие этих функций упрощает работу, но увеличивает стоимость.
Условия применения
Среда эксплуатации диктует требования к корпусу. Для сухих отапливаемых помещений достаточно IP 20 — защиты от случайных касаний. Пыльные цеха, химическое производство, высокая влажность требуют IP 54-65: пылеуплотненные корпуса, заглушки клемм, герметичные вводы.
Уличная установка добавляет перепады температур и осадки. Щитовые приборы оснащают уплотнителями крышек, антивандальным стеклом. При отрицательных температурах ЖК-дисплеи замедляются, поэтому предпочтительны выбирать светодиодные индикаторы.
Переносные вольтметры регулярно роняют. Идеальный вариант для выездных работ — прорезиненный двухкомпонентный корпус и защищенные гнезда со шторками. Для прибрежных зон и судов необходимы платы с лаковым покрытием и позолоченные контакты, иначе коррозия быстро разрушит точность.
Пищевая и фармацевтическая отрасли требуют гладких моющихся корпусов из нержавейки или плотного пластика без щелей. Выбирать исполнение следует строго под реальные условия — универсальных решений для агрессивной среды и чистых лабораторий не существует.
Принцип функционирования
Выбор между электромеханическим и электронным типом диктуется объектом. Стрелочные индикаторы удобны для отслеживания динамики — оператор фиксирует отклонение, не вчитываясь в цифры. Цифровые дисплеи выдают точное значение, пригодное для протоколов. В щитах автоматики чаще ставят цифровые трехфазные вольтметры с переключением фаз без коммутации.
Стандартные габариты щитовых приборов: 72 на 72, 96 на 96, 144 на 144 мм. Нестандартные вырезы усложняют монтаж и замену. Собственное потребление значимо лишь для автономных систем: электромеханика не тратит энергию, цифра потребляет 10-100 мА. Наличие поверки обязательно при взаиморасчетах и отчетности.
Типичные ошибки:
-
Игнорирование формы сигнала. Мультиметры без True RMS занижают показания на импульсных нагрузках на 20-40 %.
-
Забытый входной импеданс. На высокоомных цепях тестер шунтирует схему.
-
Неверная категория CAT. Для сетей 380 В нужен CAT III, CAT I пригоден лишь для слаботочки.
Калибровка нужна раз в год. Хранение в сухом месте, батарейки извлекают. Щитовые модели чистят от пыли, клеммы подтягивают. Даже при должном обращении дрейф параметров неизбежен, показания желательно сверять с эталоном.
