Среди способов организации электроснабжения большой популярностью пользуется скрытый метод, когда все элементы системы скрывают под отделкой. Такой подход сохраняет эстетику интерьера, но предъявляет высокие требования к качеству работ. Любая ошибка, допущенная на этапе проектирования или монтажа, может привести к серьёзным проблемам: от локальных неисправностей до возгорания. Эта статья поможет разобраться в тонкостях процесса, понять основные нормы и научиться избегать распространённых ошибок.
Типы электрических проводок
Существует два принципиально разных подхода к организации электроснабжения: открытый и скрытый. Первый вариант предполагает, что все провода и каналы размещены поверх стен и потолков. Этот способ прост в прокладке и обслуживании, но сильно проигрывает в эстетике, так как коммуникации остаются на виду. В современной городской квартире его применяют редко, чаще — в технических помещениях, гаражах или при создании ретро-интерьеров.

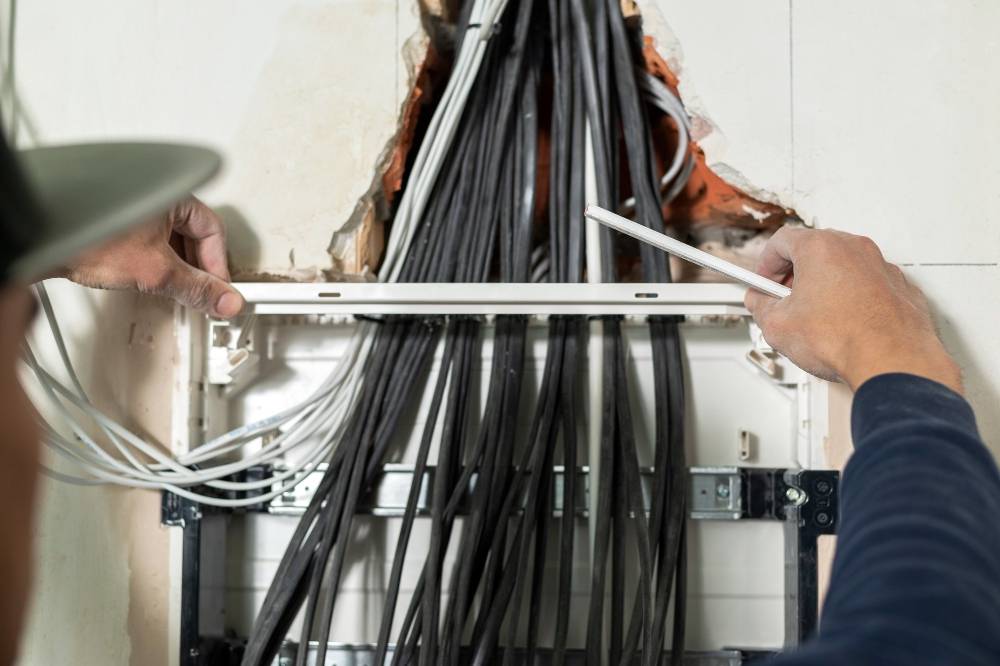

Скрытый же метод, о котором идёт речь, подразумевает, что вся электропроводка утоплена в толщу строительных конструкций: она может скрываться в штробах под штукатуркой, в пустотах плит перекрытий или за подвесными потолками. Выключатели и розетка устанавливаются в специальные углубления — подрозетники, а их лицевые панели почти заподлицо со стеной. Такой способ сложнее в исполнении, но он полностью скрывает все технические элементы, делая их недоступными для случайного повреждения и не нарушая гармонии помещения.
Плюсы и минусы скрытой прокладки кабеля
Главное достоинство, ради которого выбирают скрытую проводку — это безупречный внешний вид. Стены остаются гладкими, ничто не мешает расстановке мебели, навеске полок. Кроме того, утопленные в стену провода надёжно защищены от механических воздействий, влаги и ультрафиолета. Правильно смонтированная система обладает повышенной пожарной безопасностью, так как изолирована от непосредственного контакта с воздухом в помещении негорючими материалами (бетоном, штукатуркой).
Однако есть и существенные недостатки. Самый главный — сложность доступа для ремонта и модернизации. Чтобы устранить неисправность или добавить новую точку, приходится разрушать отделку, а после — восстанавливать её. Такой монтаж требует больших усилий на этапе черновых работ, включая штробление и последующее оштукатуривание. Также крайне важно сразу создать детальный план разводки, чтобы в будущем, забивая гвоздь для картины, не повредить кабель, место залегания которого забыто.
Основные нормативные документы
Любые работы с электричеством строго регламентированы. Основным сводом правил в России является ПУЭ (Правила Устройства Электроустановок). Этот документ определяет, как должна проектироваться и монтироваться электропроводка в жилом доме. Он диктует требования к сечению проводов, типам защитной аппаратуры (автоматов, УЗО), способам соединения жил.
Кроме ПУЭ, нужно знать СП (Свод правил) по проектированию и строительству, а также ГОСТами, которые нормируют качество материалов, комплектующих. Например, для деревянного дома действуют особо строгие правила, предписывающие либо открытый способ, либо скрытую прокладку кабеля в металлических трубах, которые локализуют возможное возгорание. Игнорирование этих нормативов не только опасно, но и может стать препятствием для ввода объекта в эксплуатацию.
Материалы и кабели для скрытого монтажа
Выбор компонентов — фундамент безопасности. Для скрытой проводки внутри стен необходимо использовать кабель с двойной (ВВГ) или тройной (NYM) изоляцией, рассчитанный на напряжение 0,66 кВ. Медные жилы предпочтительнее алюминиевых из-за своей гибкости и долговечности. Сечение жил рассчитывается исходя из планируемой нагрузки: для освещения обычно хватает 1,5 мм², а для силовых групп и розеток — 2,5 мм².
Все стационарные элементы — распаечные коробки, подрозетники — должны быть выполнены из негорючих материалов. Для гипсокартонных перегородок используют специальные модели с крепёжными лапками. Если дом построен из бруса или другого горючего материала, требования ужесточаются: необходима прокладка в стальных или медных кабелях, которые обеспечат механическую защиту, предотвратят распространение пламени при коротком замыкании. Экономия на материалах здесь абсолютно недопустима.
Планирование схемы электропроводки
Прежде чем начать штробить стены, необходимо до мелочей продумать схему. На плане помещения отмечается каждая розетка, выключатель, светильник, стационарный потребитель (кондиционер, бойлер). Определяются места установки распределительных коробок, путь прохождения каждого провода. Важно размещать линии строго вертикально и горизонтально, избегая диагоналей — это правило поможет в будущем точно знать, где под отделкой проходит кабель.
Необходимо разделить потребителей на группы: освещение, розетка, мощная кухонная техника. Каждая группа должна быть защищена собственным автоматическим выключателем в электрощите. Заранее продумайте, где будет стоять мебель, чтобы розетка не оказалась за шкафом, а выключатель — в неудобном месте. Хорошо составленный план — это половина успеха всего монтажа.

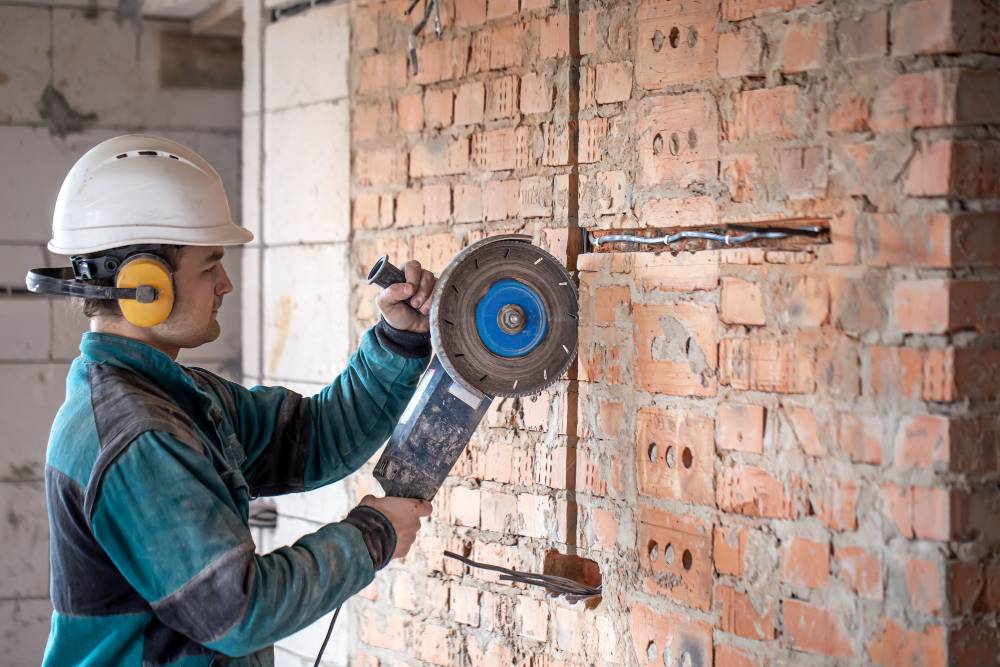

Подготовка стен, штробление
После разметки трасс приступают к штроблению — прорезанию каналов (штроб) в стенах для укладки проводов. Для этого используют специальный инструмент — штроборез с пылесосом, либо болгарку и перфоратор. Глубина штробы должна быть такой, чтобы провод был утоплен с запасом в 3-5 мм для последующего штукатурного слоя.
Работа требует аккуратности и соблюдения техники безопасности. Нельзя штробить несущие стены, а также плиты перекрытий на большую глубину, так как это может ослабить их конструкцию. В панельном доме этот процесс особенно сложен из-за наличия арматуры и керамзита. После прорезания каналов их тщательно очищают от пыли щёткой или пылесосом, обильно грунтуют для сцепления штукатурного раствора с основанием.
Укладка кабеля, фиксация
Подготовленные чистые штробы готовы к прокладке. Кабель аккуратно разматывают с бухты, укладывают в каналы, не допуская резких перегибов и натяжения. Важно следить, чтобы изоляция не была повреждена об острые края штробы. Для фиксации провода в штробе используют несколько способов: дюбель-хомуты, специальные пластиковые скобы или просто «примораживают» его гипсовым раствором с определённым шагом.
Не рекомендуется просто бросать провод в штробу без фиксации. При заделке раствором он может сместиться, оказаться слишком близко к поверхности, что создаст риск его повреждения при дальнейших отделочных работах. Каждая линия должна быть цельной от коробки до коробки или до конечной точки без лишних соединений, которые в скрытой проводке строго запрещены.
Установка распределительных коробок, подрозетников
Эти элементы служат узловыми точками системы. Распределительные (распаечные) коробки монтируются в местах ответвлений и соединений проводов. Подрозетники — это стаканы, в которые затем устанавливаются механизмы розетка и выключателей. Их вмуровывают в предварительно высверленные в стене отверстия на алебастр или гипсовый раствор, добиваясь идеального совпадения края с плоскостью стены.
Особое внимание уделяется правильному соединению жил внутри коробок. Скрутки категорически запрещены. Необходимо использовать клеммники (например, WAGO) или опрессовку гильзами с последующей изоляцией. Все соединения должны быть прочными, так как доступ к ним после заделки стен будет закрыт. В деревянном доме коробки выполняют из металла.
Проверка и тестирование проводки
После монтажа, но до начала штукатурных работ, необходимо провести комплексную проверку системы. Это важный этап, который позволяет выявить и устранить ошибки до того, как они будут «законсервированы» под отделкой. Проверяется целостность каждой линии: нет ли обрыва или короткого замыкания между жилами.
С помощью специального прибора — мегаомметра — измеряется сопротивление изоляции. Оно должно быть достаточно высоким, что свидетельствует о качестве изоляции и отсутствии микротрещин. Также проверяется правильность сборки схемы: работа всех выключателей, корректность подключения УЗО и автоматических выключателей. Только после успешного прохождения всех тестов можно приступать к заделке штроб.

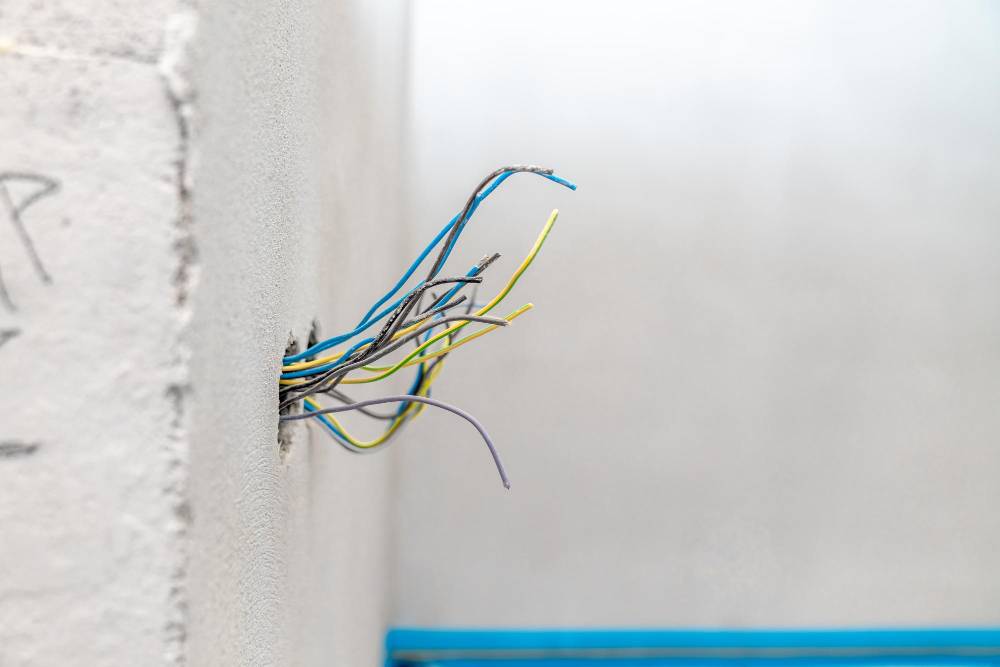

Безопасность и пожарная защита
Электричество не прощает халатности. Все работы производят при полностью снятом напряжении. Нельзя подавать ток на непроверенные и незаизолированные соединения. Основная пожарная опасность исходит от плохих контактов, которые со временем начинают искрить и нагреваться. Именно поэтому так важно качественно выполнять все соединения.
В деревянном доме риски многократно возрастают. Скрытая электропроводка здесь — это всегда компромисс между эстетикой и безопасностью. Самый надёжный, хоть и трудоёмкий способ — это прокладка в металлических трубах (стальных или медных), которые обладают свойством локализации дуги короткого замыкания. Это требование чётко прописано в нормативах для зданий из горючих материалов, будь то брус или каркасная конструкция.
Типичные ошибки при монтаже
К сожалению, ошибки встречаются часто. Одна из самых распространённых — соединение медных и алюминиевых жил напрямую. Эти металлы образуют гальваническую пару, что приводит к окислению контакта, его нагреву и разрушению. Для их соединения необходимо использовать специальные переходные клеммы.
Другая частая проблема — недостаточная глубина укладки кабеля. Если провод проходит слишком близко к поверхности, его легко повредить перфоратором при навеске полок или картин. Не менее опасно игнорирование группы защиты. Например, подключение мощного водонагревателя через обычную розетку без отдельного УЗО и автомата. Наконец, многие пытаются сэкономить, используя для скрытой прокладки кабеля не предназначенные для этого материалы, например, провод с облегчённой изоляцией, что недопустимо.
Заключение
Правильный монтаж скрытой электропроводки — это комплексное мероприятие, требующее знаний, навыков и строгого соблюдения норм. Подход «и так сойдёт» здесь не работает, ведь на кону — не только функциональность, но и безопасность вашего дома, квартиры и всех, кто в них живёт. Доверяйте эту работу только профессионалам, которые дают гарантию на свои услуги.
