Реле времени: виды, принцип и особенности работы

Реле времени — это устройство, предназначенное для автоматизации процессов включения и выключения электрических цепей с заданной временной задержкой. Его главная задача — обеспечить выполнение команд не мгновенно, а через определённый промежуток времени. В статье расскажем о принципе работы оборудования, его видах, сферах применения, преимуществах, дадим инструкцию по выбору.

Для чего нужно временное реле

Реле времени играет важную роль:

• организует циклическую работу оборудования, обеспечивая чёткую последовательность операций и исключая простои;
• исключает ручной контроль временных интервалов, снижая нагрузку на персонал и минимизируя риск ошибок из‑за человеческого фактора;
• повышает безопасность эксплуатации электроустановок за счёт автоматического отключения в нештатных ситуациях, предотвращения перегрузок;
• оптимизирует энергопотребление благодаря точному соблюдению режимов работы — это особенно важно для предприятий с высокими тарифами на электроэнергию;
• даёт возможность настраивать алгоритмы работы оборудования под меняющиеся производственные задачи без перестройки всей системы управления.

Принцип работы

Принцип действия оборудования основан на создании временной задержки между моментом подачи управляющего сигнала и моментом срабатывания выходных контактов.

Процесс выглядит так:

1. На устройство подаётся управляющий сигнал (напряжение).
2. Внутренний механизм (механический, электронный или иной) начинает отсчёт заданного временного интервала.
3. По истечении установленного времени происходит замыкание или размыкание контактных групп.
4. Электрическая схема либо включается, либо отключается.

Главная характеристика — точность выдержки временного отрезка. В зависимости от типа реле он может быть от доли секунды до нескольких дней.

Устройство и основные элементы

Несмотря на разнообразие конструкций, большинство реле времени включает следующие базовые компоненты:

• задающий элемент — определяет величину временной задержки (механический регулятор, потенциометр, цифровая настройка);
• измерительный элемент — отслеживает истечение заданного интервала (механическая пружина, конденсатор, микропроцессор);
• исполнительный механизм — осуществляет коммутацию цепи (электромагнитные контакты, полупроводниковые ключи);
• источник питания — обеспечивает работу внутренних цепей (внешний или встроенный);
• корпус — защищает внутренние элементы.

В некоторых моделях присутствуют дополнительные функции: индикация состояния, защита от перегрузок, интерфейсы для удалённого управления.

Классификация реле времени

Это оборудование классифицируют по нескольким признакам:

• по принципу действия (электромеханические, электронные, пневматические, гидравлические);
• по типу срабатывания (на включение, на отключение, циклические);
• по диапазону временных установок (от миллисекунд до суток);
• по способу настройки (ступенчатые, плавные, программируемые);
• по количеству контактных групп (одноконтактные, многоконтактные).

Классификация помогает подобрать устройство под конкретные задачи эксплуатации.

Электромеханические реле времени

Это такой тип устройств, где временная задержка создаётся за счёт механических элементов: пружин, анкерных механизмов, часовых узлов. В их основе лежит принцип постепенного накопления энергии в пружине либо равномерного хода анкерного устройства, который формирует заданный временной интервал.

Их особенности:

• простота конструкции, ремонтопригодность — большинство узлов доступны для визуального осмотра и замены без специализированного оборудования;
• независимость от качества электропитания — работают даже при сильных скачках напряжения и кратковременных отключениях;
• умеренная точность (погрешность до 10%) — подходит для задач, где критична не миллисекундная точность, а общая последовательность действий;
• ограниченный ресурс из‑за износа механических частей — требует периодического технического обслуживания, замены трущихся элементов.

Такие реле до сих пор применяются там, где не требуется высокая точность, но важна надёжность и устойчивость к внешним воздействиям — например, в системах аварийного освещения, простых промышленных установках, гаражных воротах, системах вентиляции подсобных помещений.

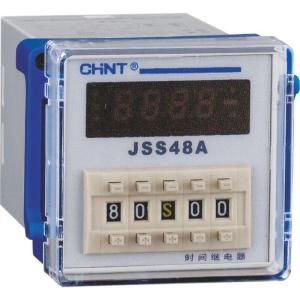

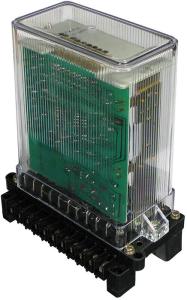

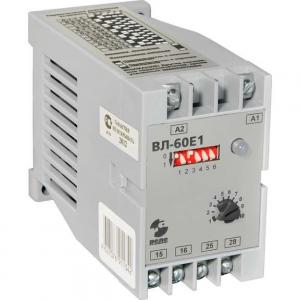

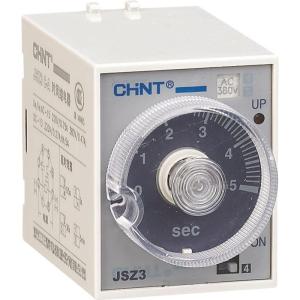

Электронные, цифровые реле времени

В этом оборудование применяют полупроводниковые элементы (конденсаторы, таймеры, микроконтроллеры) для формирования временной задержки. Принцип их работы основан на зарядке/разрядке конденсаторов через резисторы с точно заданными параметрами либо на подсчёте тактовых импульсов генератора.

Цифровые модели оснащены микропроцессорами, они позволяют программировать сложные алгоритмы работы: многоступенчатые циклы, недельные расписания, синхронизацию с внешними сигналами. Некоторые устройства поддерживают удалённое управление через интерфейсы RS‑485, Modbus или Wi‑Fi.

Преимущества:

• высокая точность (погрешность менее 1%) — обеспечивается стабильностью кварцевых генераторов, цифровой обработкой сигналов;
• гибкость настройки (множество программ, интервалов) — можно задать десятки комбинаций временных отрезков и условий срабатывания;
• возможность интеграции в автоматизированные системы — совместимость с PLC, SCADA, «умным домом»;
• длительный срок службы без механического износа — отсутствие подвижных частей повышает надёжность;
• дополнительные функции — индикация текущего режима, защита от перегрева, журнал событий.

Они применяются в современной автоматизации: от бытового освещения и систем полива до высокотехнологичного производства, где критична точность временных параметров. Например, в фармацевтике контролируют длительность стерилизации, в пищевой промышленности — время выпечки, в лабораториях — периоды выдержки образцов.

Пневматические и гидравлические реле времени

Временная задержка создаётся за счёт прохождения воздуха или жидкости через калиброванные отверстия. Скорость потока регулируется дроссельными клапанами, а время зависит от объёма камеры и сечения канала.

Особенности:

• устойчивость к электромагнитным помехам — полностью пассивная работа без электронных компонентов;
• работа в агрессивных средах (при соответствующей защите) — возможна эксплуатация во взрывоопасных зонах, при высокой влажности, запылённости;
• относительно низкая точность (погрешность 5–15%) — обусловлена изменением вязкости среды при колебаниях температуры;
• зависимость от температуры и давления среды — требует учёта климатических условий при настройке;
• плавное регулирование задержки — достигается изменением сечения дросселя.

Оборудование применяют в тяжёлой промышленности, например, в пневмоавтоматике станков, гидравлических прессах, системах управления доменным оборудованием, где электронные устройства перестают работать из‑за помех, высоких температур или химической агрессии среды. Их используют в горнодобывающей технике, металлургических агрегатах, деревообрабатывающих линиях.

Виды реле времени по типу срабатывания

По характеру срабатывания выделяют три основных типа реле:

1. На включение — срабатывает через заданное время после подачи питания. Используется для отсроченного запуска оборудования, чтобы избежать пусковых перегрузок или согласовать работу нескольких агрегатов. Пример: задержка включения компрессора после восстановления электроснабжения.
2. На отключение — отключает цепь через установленный интервал после снятия управляющего сигнала. Применяется для плавной остановки механизмов, завершения технологических операций. Пример: включение вентилятора через 2 минуты после выключения станка для удаления остатков пыли.
3. Циклические — периодически включает и отключает нагрузку по заданному циклу (например, 5 минут работы / 10 минут паузы). Незаменимы для систем вентиляции, полива, дежурного освещения, перемешивания растворов. Некоторые модели позволяют задавать разные интервалы для рабочих или выходных дней.

Применение в различных отраслях

Реле времени востребованы в самых разных сферах:

1. Промышленность — управление конвейерами (синхронизация скоростей линий), прессовым оборудованием (контроль времени выдержки), системами охлаждения (регулировка циклов вентиляторов и чиллеров);
2. Энергетика — автоматическое включение резервных источников питания при падении напряжения, поэтапный запуск генераторов для плавного набора нагрузки и предотвращения перегрузок сети;
3. Строительство — управление бетономешалками (соблюдение тайминга замеса), подъёмными механизмами (ограничение периода работы лебёдок), системами обогрева (поддержание температуры растворов в зимой);
4. Сельское хозяйство — автоматизация полива (учёт влажности почвы, времени суток), вентиляции теплиц (поддержание микроклимата), кормления животных (дозировка, расписание выдачи корма);
5. Бытовая сфера — управление освещением (датчики присутствия, суточные программы), отопительными системами (корректировка температуры по графику), бытовыми приборами (отложенные старты стиральных машин, духовых шкафов);
6. Транспорт — регулирование светофоров (адаптивные циклы в зависимости от потока), систем обогрева стёкол (автоматическое включение при низких температурах), аварийных сигналов (временные интервалы мигания);
7. Медицина — контроль работы стерилизационного оборудования (выдержка заданных температур и давлений), инкубаторов (поддержание режимов инкубации), диагностических приборов (таймеры процедур и калибровки).

Преимущества реле времени

1. Экономия ресурсов — точное соблюдение режимов снижает перерасход электроэнергии, материалов, позволяет оптимизировать графики потребления, сократить потери (например, исключение холостого хода оборудования).
2. Повышение безопасности — исключение человеческого фактора при опасных операциях, предотвращение аварийных ситуаций за счёт гарантированного соблюдения временных регламентов, блокировок.
3. Увеличение срока службы оборудования — плавные пуски и остановки уменьшают механические нагрузки и тепловые удары, снижают износ подвижных частей, контактных групп.
4. Автоматизация процессов — сокращение ручного управления освобождение персонала для решения более сложных задач, возможность одновременного контроля множества технологических цепочек.
5. Гибкость настройки — адаптация работы системы под меняющиеся условия (сезонные изменения, корректировка производственных планов, внеплановые режимы), быстрая перенастройка параметров без остановки процесса.
6. Надёжность — стабильная работа даже в сложных эксплуатационных условиях (перепады температур, повышенная влажность, вибрационные нагрузки), устойчивость к кратковременным сбоям питания, электромагнитным помехам.

Как выбрать?

При выборе устройства следует учитывать несколько параметров:

1. Диапазон временных установок — убедитесь, что реле покрывает нужные интервалы (от секунд до суток).
2. Точность выдержки — для ответственных задач выбирайте электронные или цифровые модели с погрешностью менее 1%.
3. Коммутируемая нагрузка — проверьте, что оборудование выдерживает ток и напряжение вашей схемы.
4. Условия эксплуатации — учитывайте температуру, влажность, вибрацию и другие внешние факторы.
5. Тип управления — решите, нужна ли вам простая регулировка потенциометром или программируемое микропроцессорное управление.
6. Количество контактов — подберите модели с нужным числом замыкающих/размыкающих групп.
7. Дополнительные функции — индикация, защита от КЗ, интерфейсы связи могут быть особенно важны для вашей задачи.
8. Совместимость — убедитесь, что реле интегрируется с существующим оборудованием.

Рекомендуем также обратить внимание на репутацию производителя и наличие гарантии. Компания «ВЭЛТЭКС» предлагает большой ассортимент реле времени, отвечающих стандартам надёжности и точности. Наши специалисты помогут подобрать решение для ваших задач, учитывая все технические и экономические нюансы.
