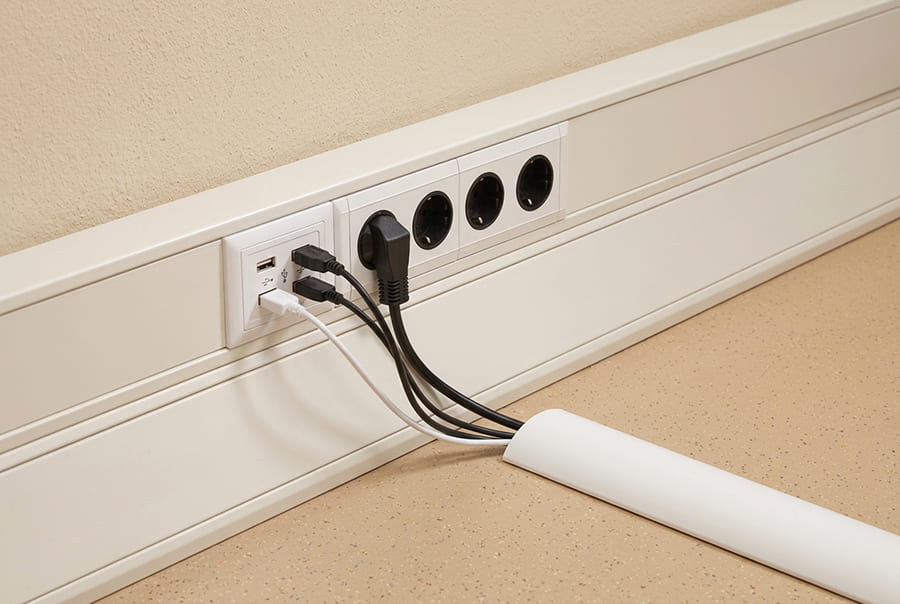

Кабель-канал представляет собой короб для укладки при монтаже открытой проводки. Правильный монтаж электротехнического изделия придает интерьеру аккуратный вид, предотвращает повреждение проводки. В статье мы рассмотрим, как крепить кабель-канал к стене, какие нужны для этого инструменты и как выбрать подходящую модель.
Назначение
Электротехническое изделие используется прежде всего для защиты проводки от механических повреждений, пыли, влаги и внешних воздействий, что помогает продлить ее срок службы. Кроме того, электротехническое изделие помогает скрыть проводку, создает аккуратный, организованный вид. Короб для укладки упорядочивает провода, предотвращает их запутывание, облегчает доступ при необходимости ремонта.
Крепление проводов в кожухе снижает риск случайного повреждения, предотвращает потенциальные короткие замыкания. Это также помогает избежать опасности споткнуться о свободно висящие провода. Наконец, эти изделия облегчают процесс монтажа и демонтажа электропроводки, повышают уровень пожаробезопасности.
Как выбрать
Кабель-канал выбирают в соответствии с типом помещения и количеством проводов. Например, для жилых помещений подходят пластиковые модели, которые легко монтировать, они доступны в широком ассортименте цветов и форм. Для промышленных и коммерческих объектов, где требуется более высокая прочность и защита, предпочтительнее металлические модели. Стальные и алюминиевые короба обеспечивают дополнительную защиту и долговечность.
Также важно выбрать правильный размер короба. При прокладке нескольких проводов должно оставаться достаточно объема для охлаждения и отвода тепла. Если они занимают все пространство, то в процессе эксплуатации будут нагреваться, передавать тепло друг другу. Обычно достаточно 40-50% заполняемости короба для корректной работы электросети и монтажа самого электротехнического изделия.
Необходимые инструменты и материалы:
- крепежные элементы — саморезы, шурупы, дюбели, клипсы, хомуты;
- дрель или перфоратор для сверления отверстий в стене;
- отвертка или шуруповерт для закручивания саморезов или шурупов;
- ножовка для обрезки до нужного размера;
- рулетка, уровень, карандаш для разметки мест крепления;
- изолента.
Для соединения и изменения кабель-канала используются специальные муфты и уголки. Они обеспечивают лучшую герметичность, эстетичность.
Подготовка к установке
Прежде чем начать установку, определите, где будет проходить кабель-канал. Учитывайте расположение розеток, выключателей, электрических приборов и возможные преграды на пути. Тщательно измерьте длину предполагаемого маршрута, чтобы определить, сколько потребуется длины короба. Добавьте немного запаса на случай ошибок или непредвиденных ситуаций.
Определите места для крепления кабель-канала, а также для поворотов и стыковочных элементов. Есть модели, которые поставляются сразу же с отверстиями для крепления. Закупите стыковочные элементы с небольшим запасом.
Этапы монтажа
Монтаж кабель-канала состоит из нескольких этапов, каждый из которых требует внимательности и соблюдения определенных правил. Рассмотрим их подробнее.
Подготовка поверхности
Убедитесь, что поверхность, на которую будет крепиться кабель-канал, чистая, ровная и сухая. В противном случае очистите ее перед началом монтажа. Если крепление будет производиться на неравномерную или пористую поверхность, убедитесь, что она достаточно прочная для установки крепежных элементов. Это касается стен из газобетона или гипсокартона.
Подготовьте все необходимые инструменты и материалы для установки, чтобы они были под рукой во время работы. Проверьте состояние инструментов: зарядите шуруповерт, проверьте остроту ножовки, убедитесь, что дрель работает исправно.
Разметка поверхности
Для начала нужно определить маршрут прокладки кабель-канала, отметить его на поверхности стены, потолка или пола. Маркировку лучше всего выполнять с помощью рулетки и уровня, чтобы обеспечить ровный, прямой ход короба. При разметке учитывайте расположение всех поворотов, углов и мест, где будут расположены ответвления. Также важно заранее определить точки крепления кожуха, которые обычно располагаются на расстоянии 30-50 см друг от друга и в местах стыков и углов. Предварительная разметка ускоряет монтаж, помогает избежать ошибок.
Способы крепления
Прежде чем зафиксировать кабель-канал, разрежьте его в соответствии с размеченным маршрутом, используя ножовку. При этом важно следить за точностью разрезов, чтобы стыки между отрезками были аккуратными. Затем закрепите короб одним из способов:
Саморезы. Для этого необходимо предварительно просверлить отверстия в кабель-канале и на поверхности, затем вставить дюбели в отверстия на стене, закрепить кожух саморезами. Метод подходит для крепления на бетонные, кирпичные, деревянные, гипсокартонные поверхности.
Клей или двусторонний скотч. Этот способ удобен, если не хочется сверлить стены. Однако он менее надежен, подходит для легких пластиковых каналов, гладких поверхностей, например, кафель.
Для быстрой и простой установки могут использоваться специальные клипсы или скобы, которые крепятся к поверхности, а затем в них защелкивается кабель-канал. Этот метод удобен для монтажа на металлических конструкциях.

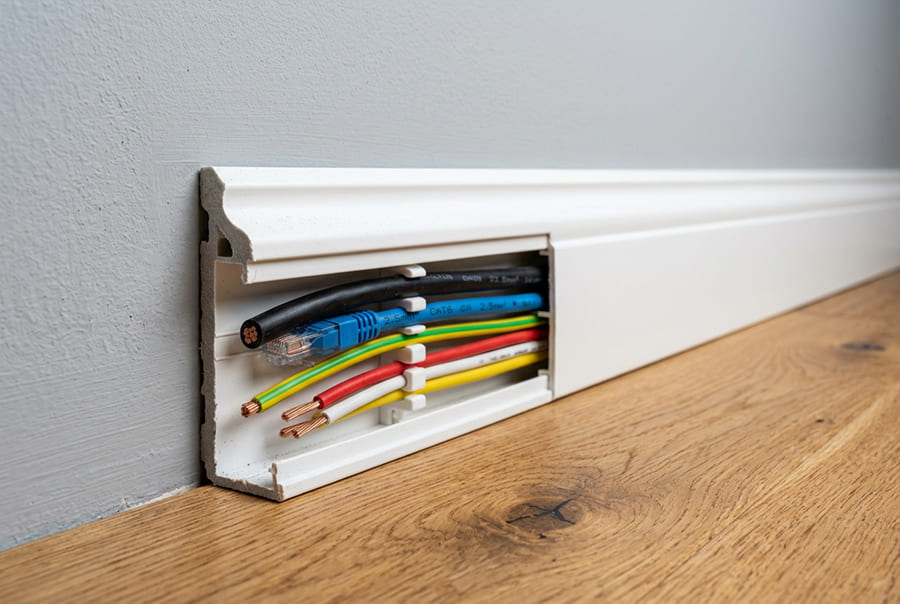

Укладка проводов внутри кабель-канала
Прежде чем начинать укладку, убедитесь, что кабель-канал надежно закреплен на месте. Важно аккуратно укладывать провода, избегая их перекручивания и натяжения, чтобы не повредить изоляцию. Для фиксации кабеля можно использовать пластиковые стяжки или специальные разделительные перегородки, которые предотвращают смещение. Убедитесь, что провода не выступают за края короба, чтобы крышка могла плотно закрыться.
Завершение установки и проверка
После того, как провода были аккуратно уложены внутри кожуха, а крышка надежно зафиксирована, необходимо провести визуальный осмотр всей конструкции. Убедитесь, что электроустановочное изделие прочно закреплено на поверхности, не имеет зазоров между частями. Проверьте, чтобы все соединения, повороты, стыки были правильно выполнены, соответствовали плану монтажа.
Далее следует проверить правильность подключения всех проводов, которые были проложены в кабель-канале. Важно убедиться, что все соединения надежны, а провода не повреждены в процессе установки. Включите электропитание и проверьте, что все системы функционируют корректно, без замыканий или перебоев.
