Кабели и провода: основные маркировки, расшифровка, материалы, расчёт сечения в зависимости от нагрузки

Электропроводка в доме, на производстве или в офисе должна соответствовать техническим требованиям, нормам безопасности. Грамотный выбор кабеля или провода — это залог эффективной работы всей электрической системы. При этом важно учитывать не только текущие задачи, но и будущие изменения в электрической нагрузке.

Почему важно правильно выбирать кабель и провод

Электропроводка — основа электрической системы. Ошибки при подборе могут привести к перегреву, короткому замыканию, даже пожару. Например, использование провода с недостаточным сечением для мощных потребителей может вызвать перегрев изоляции и её разрушение.

Неправильный выбор кабельной продукции может привести к таким последствиям:

• Перегрев проводки вызывает оплавление изоляции и короткое замыкание.
• Падение напряжения снижает эффективность работы электроприборов.
• Механические повреждения приводят к нарушению целостности токопроводящих жил.
• Нарушение пожарной безопасности создаёт угрозу возгорания.

Основные риски при использовании неподходящих изделий:

• Тепловое старение изоляции сокращает срок службы проводки.
• Окисление контактов ухудшает проводимость, вызывает искрение.
• Электромагнитные помехи влияют на работу чувствительной электроники.
• Нарушение норм ПУЭ влечёт административную ответственность.

Практические примеры последствий неправильного выбора:

• Использование алюминиевого провода вместо медного в силовой сети приводит к повышенному сопротивлению, потерям энергии.
• Применение тонкого кабеля для подключения электроплиты вызывает перегрев и оплавление изоляции.
• Монтаж пожароопасной проводки в деревянном доме создаёт риск возгорания при коротком замыкании.

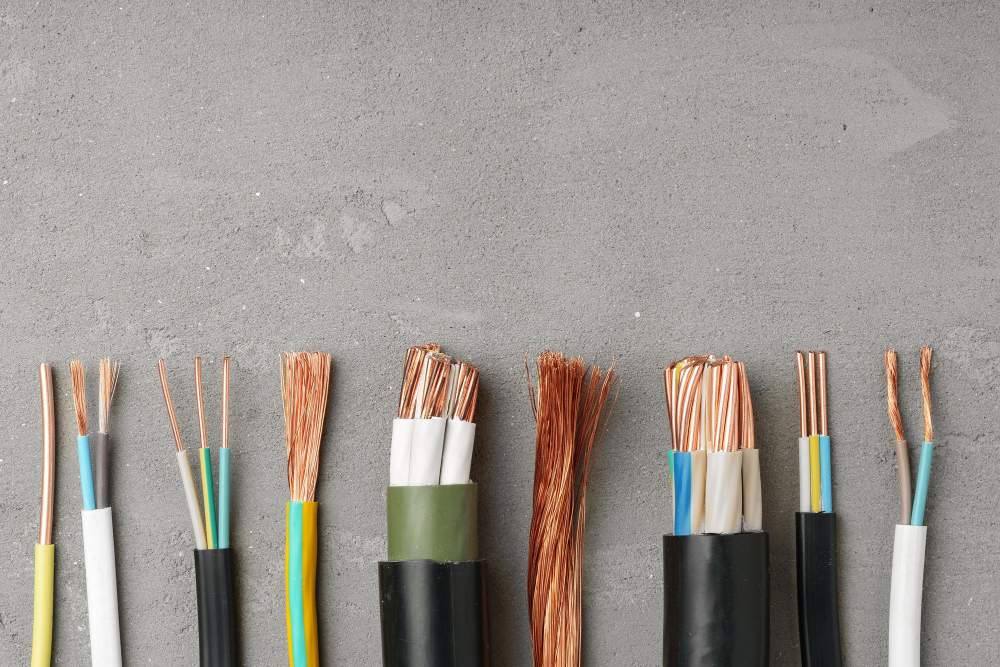

Основные категории кабельно-проводниковой продукции

Основные виды кабелей включают силовые, контрольные, телефонные и специальные линии.

Силовые различаются по следующим характеристикам:

• Номинальное напряжение (220В, 380В, 6–10 кВ).
• Количество жил (одножильные, трёхжильные, пятижильные).
• Сечение жил (от 1,5 до 800 мм²).
• Материал изоляции (ПВХ, резина, сшитый полиэтилен).

Контрольные имеют особенности:

• Многожильная конструкция для передачи управляющих сигналов.
• Малое сечение жил (0,75–6 мм²).
• Гибкая конструкция для удобства монтажа.
• Повышенная помехозащищённость.

Телефонные характеризуются:

• Малым диаметром жил (0,32–0,5 мм).
• Специальной экранировкой для защиты от помех.
• Высокой гибкостью при монтаже.
• Устойчивостью к механическим воздействиям.

Специальные типы:

• Оптоволоконные для высокоскоростной передачи данных.
• Радиочастотные для работы с высокочастотными сигналами.
• Монтажные для внутреннего монтажа оборудования.
• Погружные для работы в водной среде.
• Термостойкие для эксплуатации при высоких температурах.

Дополнительные категории:

• Бытовые провода для внутренней проводки.
• Промышленные кабели повышенной прочности.
• Подземные линии с усиленной защитой.
• Воздушные линии для наружного применения.

Конструкция кабеля: из чего он состоит

Изделие состоит из нескольких основных компонентов: токопроводящих жил, изоляции, оболочки, защитных покровов. От качества каждого элемента зависит работоспособность всей конструкции.

Токопроводящие жилы. Они бывают однопроволочными или многопроволочными, это влияет на гибкость, механическую прочность кабеля. Медные жилы обладают лучшей проводимостью и долговечностью, алюминиевые — более экономичны, но требуют большего сечения для той же нагрузки.

Изоляционное покрытие каждой жилы предотвращает короткое замыкание между проводами, защищает от утечки тока. Материалы изоляции подбираются с учётом условий эксплуатации: ПВХ-пластикат устойчив к влаге и механическим повреждениям, резина — к изгибам, перепадам температур, полиэтилен — к ультрафиолету.

Оболочка предохраняет внутренние элементы от механических повреждений, влаги, химии. Она может быть выполнена в различных цветах, это помогает при монтаже, обслуживании электропроводки.

Защитные покровы включают броню, экраны и дополнительные слои защиты. Броня из стальных лент или проволок защищает от повреждений при прокладке в грунте или под дорогами. Экраны из металлической фольги или оплётки снижают электромагнитные помехи, защищают от повреждений.

Дополнительные элементы конструкции:

• Разделительные ленты между жилами.
• Заполнители для придания кабелю круглой формы.
• Гидрофобные материалы для защиты от влаги.
• Нити для маркировки, идентификации.

Все компоненты работают как единая система, обеспечивая надёжную передачу электроэнергии или информационных сигналов в заданных условиях эксплуатации.

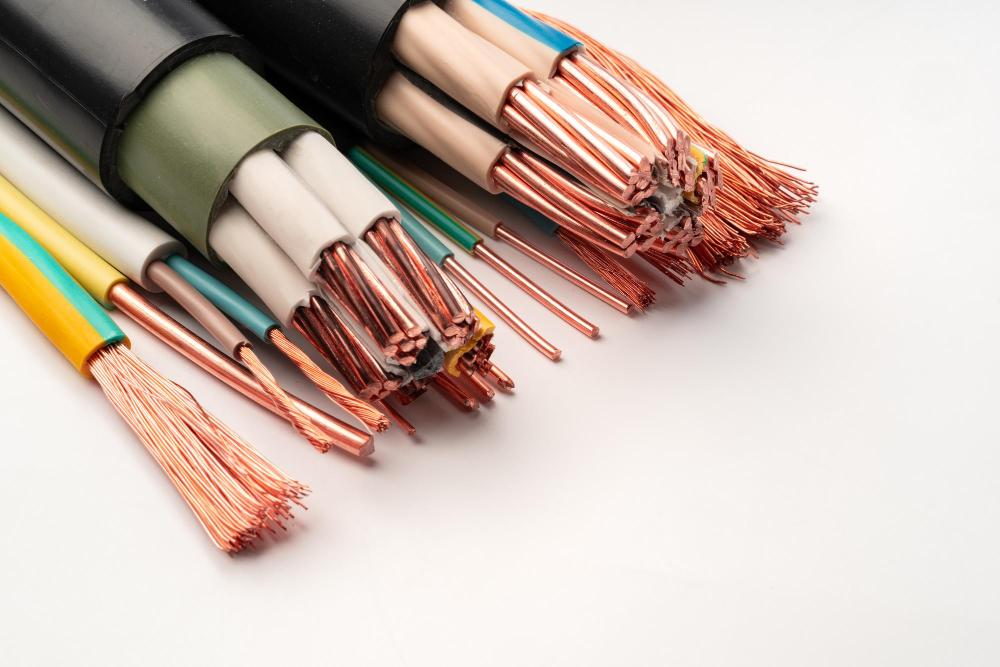

Отличия кабеля от провода

Основное отличие — конструкция. Первый имеет более сложную структуру с несколькими изолированными жилами, тогда как провод обычно состоит из одной или нескольких неизолированных жил. Например, кабель ВВГ имеет несколько изолированных жил в общей оболочке, в то время как провод ПУВГ может содержать одну или несколько неизолированных жил.

Конструктивные особенности определяют сферу применения каждого типа продукции. Кабель благодаря многослойной структуре, наличию общей защитной оболочки способен выдерживать значительные механические нагрузки, работать в сложных условиях эксплуатации. Провод, имея более простую конструкцию, чаще используется для временных подключений или в условиях, не требующих повышенной защиты.

Технические характеристики также существенно различаются. Кабель обладает повышенной устойчивостью к электромагнитным помехам благодаря наличию экранирующих элементов и многослойной изоляции. Провод менее защищён от этих воздействий, но может быть более гибким и удобным при монтаже в условиях ограниченного пространства.

Эксплуатационные свойства играют важную роль при выборе. Кабель рассчитан на длительную эксплуатацию в различных условиях, включая подземную прокладку, работу во влажных средах. Провод чаще применяется для внутренней проводки или временных подключений, где не требуется высокая степень защиты от повреждений.

Монтаж. Кабель из-за своей сложной структуры может быть менее гибким, но обеспечивает надёжную работу в сложных условиях. Провод благодаря простоте конструкции легче поддаётся монтажу, особенно в местах с частыми изгибами и поворотами.

Принципы маркировки: как устроены обозначения

Маркировка кабельно-проводниковой продукции содержит важную информацию о характеристиках изделия. Например, маркировка ВВГнг(А)-LS расшифровывается следующим образом: В — изоляция из ПВХ, В — оболочка из ПВХ, Г — без защитного покрова, нг — не распространяет горение, (А) — категория пожарной безопасности, LS — низкое дымо- и газовыделение.

Обзор распространённых марок проводов и кабелей

Марки кабелей:

• ВВГ — для внутренней и внешней проводки, выдерживает напряжение до 1000 В.
• NYM — немецкий стандарт для бытовых сетей, с повышенной гибкостью.
• ПУВГ — для стационарной прокладки в помещениях.
• АВВГ — с алюминиевой жилой, экономичный вариант.
• КГ — гибкий кабель для подключения оборудования, выдерживает многократные изгибы.

Марки проводов:

• Провода марок ПВС и ШВВП (шнуры) — гибкие медные проводники в ПВХ-изоляции, предназначенные для подключения бытовых приборов, удлинителей и переносных светильников.
• Монтажные провода ПВ-1 и ПВ-3 — одножильные изделия для монтажа внутренних электросетей в распределительных щитах и прокладки в кабельных каналах.
• Силовые установочные провода ВВГ и NYM — стационарная прокладка внутри зданий для организации освещения и розеточных групп.
• Провода для повышенных температур ПРКА и РКГМ — специализированные марки, изоляция которых выполнена из кремнийорганической резины, часто с защитной оболочкой из стекловолокна.

Расшифровка пожаробезопасных обозначений

Расшифровка специальных обозначений в маркировке позволяет определить уровень пожарной безопасности. Например: нг — не распространяет горение при групповой прокладке, LS — низкое дымо- и газовыделение при горении, FR — огнестойкий, HF — без галогенов, что особенно важно для помещений с людьми.

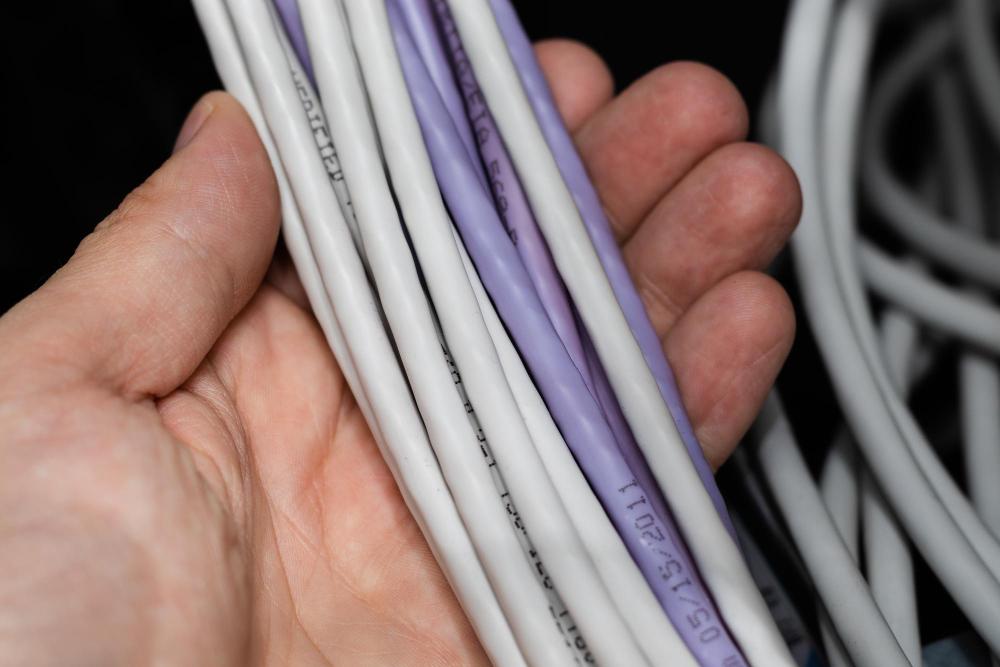

Материалы жил: медь vs алюминий

Токопроводящие жилы изготавливаются из меди или алюминия. Материал влияет на проводимость, механическую прочность, стоимость изделия. Медные жилы имеют лучшую проводимость (удельное сопротивление 0,0175 Ом·мм²/м), но дороже алюминиевых (удельное сопротивление 0,028 Ом·мм²/м). Алюминиевые провода легче и дешевле, но требуют большего сечения для той же нагрузки.

Электротехнические характеристики существенно различаются у этих материалов. Медь обладает почти в два раза лучшей теплопроводностью (389,6 Вт/мК против 209,3 Вт/мКу алюминия), что обеспечивает более эффективное рассеивание тепла в местах соединений и при повышенной нагрузке.

Механические свойства также играют важную роль. Медные жилы более гибкие, устойчивые к многократным изгибам, способны выдерживать до 100 циклов деформации без потери свойств. Алюминиевые жилы менее пластичны, могут ломаться уже после 5-10 изгибов, что усложняет монтаж и ремонт электропроводки.

Процесс окисления влияет на долговечность материалов. Медь образует оксидную плёнку, которая относительно легко разрушается и не сильно влияет на проводимость. Алюминий же формирует плотную оксидную плёнку с высокими сопротивлениями, что может привести к перегреву контактных соединений и даже возгоранию.

Экономические аспекты выбора материала включают не только первоначальную стоимость, но и затраты на обслуживание. Алюминиевые провода требуют большего сечения для той же нагрузки, что увеличивает расходы на кабель-каналы, монтажные коробки и соединительные элементы.

Области применения материалов различаются: медь чаще используется в бытовой электропроводке, промышленных установках. Алюминий находит применение в воздушных линиях электропередач и там, где критичен вес конструкции и есть возможность обеспечить надёжные контактные соединения.

Материалы изоляции и оболочек

Виды изоляционных материалов:

• ПВХ — для внутренних работ, выдерживает температуру до 70°C.
• Резина — для повышенной гибкости, устойчива к механическим повреждениям.
• Полиэтилен — для внешней прокладки, устойчив к ультрафиолету.
• Бумага с пропиткой — для высоковольтных линий, выдерживает высокое напряжение.

Цветовая маркировка жил

Маркировка проводов по цветам стандартизирована:

• Фаза — коричневый или чёрный (в старых системах может быть красный).
• Ноль — синий (в старых системах — голубой).
• Заземление — жёлто-зелёный (обязательно двухцветный).

Параметры, влияющие на выбор типа кабеля

При выборе учитываются:

• Мощность нагрузки (в ваттах или киловаттах)

  Это первостепенный фактор. Суммарная мощность всех подключаемых приборов определяет величину протекающего тока. Недооценка этого параметра — прямая причина перегрузки, перегрева и разрушения изоляции.

• Длина линии (влияет на потери напряжения)

  Чем больше протяженность трассы от источника питания до конечного потребителя, тем значительнее падение напряжения. На длинных линиях для компенсации потерь и обеспечения нормальной работы оборудования может потребоваться заложение большего запаса по сечению.

• Условия прокладки (открытая или скрытая)

  Способ монтажа напрямую влияет на теплоотвод. Проводники, уложенные в штробы, кабель-каналы или гофру, охлаждаются хуже, чем проложенные открыто. Поэтому для скрытой проводки часто рекомендуется выбирать сечение с небольшим запасом.

• Температурный режим эксплуатации

  Рабочая температура окружающей среды — критически важный аспект. В жарких помещениях, на производстве или при совместной прокладке нескольких жил в одном пучке токопроводящая способность снижается. Необходимо применять проводники с изоляцией, рассчитанной на повышенный нагрев.

• Тип сети (однофазная или трёхфазная)

  Для трёхфазных систем используются иные методики расчета, учитывающие распределение нагрузки по фазам и специфические формулы для определения номинального тока. Это позволяет в некоторых случаях оптимизировать расход материалов без ущерба для надежности.

Расчёт тока и мощности нагрузки

Формулы для расчёта сечения:

I=U/P, где:

I — сила тока (Амперы).

P — мощность нагрузки (Ватты).

U — напряжение сети (Вольты).

При этом важно учитывать, что медные кабели способны пропускать до 10 Ампер на мм2, а алюминиевые изделия — до 8 Ампер на мм².

Расчёт сечения жил

Типы проводов с различным сечением применяются для разных задач:

• 1,5 мм² — для осветительных сетей.
• 2,5 мм² — для розеточных групп.
• 4–6 мм² — для мощных электроприборов.
• 10–16 мм² — для ввода в здание.

При расчёте сечения необходимо знать:

• Длину линии.
• Температуру окружающей среды.
• Способ прокладки.
• Количество параллельно проложенных кабелей.

Падение напряжения, его компенсация

Допустимое падение напряжения не должно превышать 5%. Для компенсации используются:

• Увеличение сечения проводников

  Это наиболее распространённый и эффективный способ снижения сопротивления цепи, что напрямую уменьшает величину потерь напряжения на всём протяжении линии.

• Сокращение длины линии

  Оптимизация трассировки и размещение источников питания ближе к мощным потребителям позволяет минимизировать расстояние прохождения тока, снижая общее сопротивление цепи.

• Правильная схема подключения

  Равномерное распределение нагрузок по фазам в трёхфазных сетях и отказ от последовательного подключения мощных приборов через длинные магистрали помогают избежать локальных просадок напряжения.

• Использование компенсаторов

  Специальные устройства, такие как стабилизаторы напряжения или источники бесперебойного питания, устанавливаются для поддержания стабильных параметров сети непосредственно у потребителя.

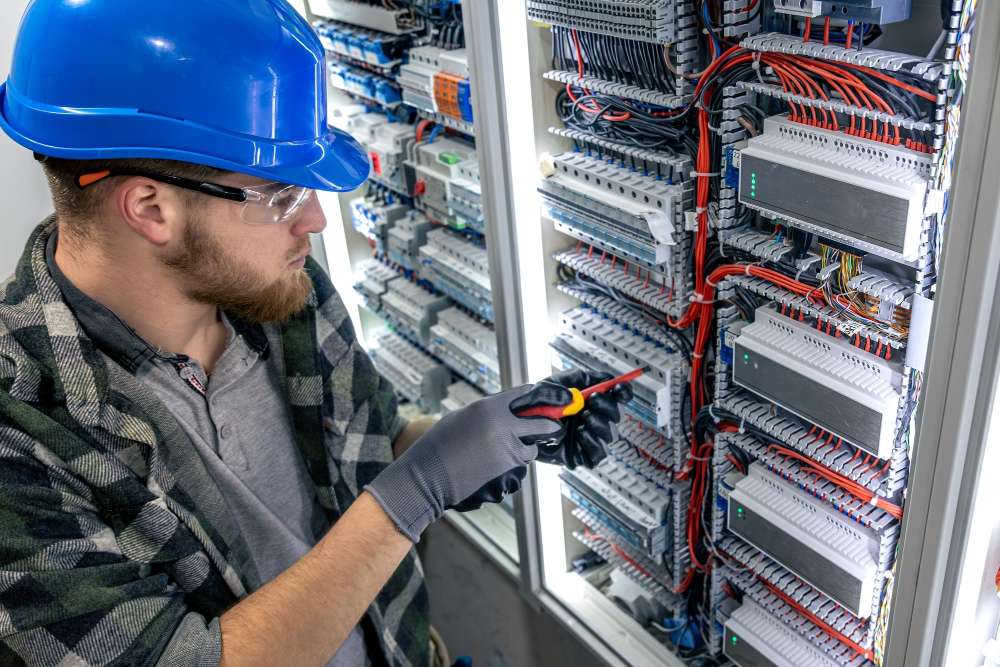

Защита кабелей от перегрева и КЗ

Системы защиты включают:

• Автоматические выключатели

  Обеспечивают отключение цепи при коротком замыкании (электромагнитный расцепитель) и при длительном незначительном превышении тока (тепловой расцепитель), предотвращая перегрев.

• Устройства защитного отключения (УЗО)

  Реагируют на утечку тока, которая может возникнуть при повреждении изоляции, обеспечивая защиту человека от поражения электрическим током и снижая риск возгорания.

• Дифференциальные автоматы

  Комбинированные устройства, которые совмещают в себе функции автоматического выключателя и УЗО, обеспечивая комплексную защиту от всех основных видов аварийных режимов.

• Тепловые реле

  Чаще используются для защиты электродвигателей от перегрузки, отключая питание при длительном превышении номинального тока, опасном для обмоток.

• Предохранители

  Одноразовые элементы, которые плавятся и разрывают цепь при значительном превышении тока, обеспечивая простую и надежную защиту от коротких замыканий.

Способы прокладки

Основные методы монтажа:

• Открытая проводка выполняется по поверхности стен и потолков. Этот метод позволяет быстро выполнить монтаж и обеспечивает удобный доступ для обслуживания. Открытая проводка часто используется в промышленных помещениях, складах и подсобных помещениях, где эстетическая составляющая не играет первостепенной роли. При этом важно соблюдать требования пожарной безопасности и использовать защитные короба.

• Скрытая проводка прокладывается в штробах и каналах. Этот способ требует больше времени и сил на монтаж, но позволяет создать законченный интерьер. Скрытая проводка применяется в жилых помещениях, офисах и административных зданиях, где важен внешний вид отделки.

• Прокладка в трубах обеспечивает надёжную защиту от механических повреждений. Трубы могут быть металлическими или пластиковыми, выбор зависит от условий эксплуатации и требований к защите кабеля. Этот метод часто используется при прокладке под землёй, в бетонных конструкциях и в местах с высоким риском механических воздействий.

• Монтаж в кабель-каналах. Они позволяют легко менять маршрут прокладки и обеспечивают доступ к кабелям при необходимости ремонта. Они особенно эффективны при временной прокладке или в помещениях, где предполагается частая модернизация электропроводки.

Контроль качества и испытания

Каждый кабель проходит многоступенчатый контроль качества на производстве. Испытания проводят в лабораториях с использованием высокоточного оборудования.

Проверка сопротивления изоляции осуществляется с помощью мегаомметра. Измеряется сопротивление между жилами и между жилами и оболочкой при различных напряжениях. Нормативные показатели должны соответствовать ГОСТ и техническим условиям для конкретного типа.

Испытание на разрыв определяет механическую прочность кабеля. Проводится на специальных разрывных машинах, где измеряется усилие, необходимое для разрушения образца. Учитывается также остаточная деформация после снятия нагрузки.

Контроль пожарной безопасности включает тестирование на:

• распространение пламени;
• дымообразование;
• токсичность продуктов горения;
• огнестойкость конструкции.

Тестирование на изгиб проверяет гибкость кабеля, устойчивость к механическим нагрузкам при многократных деформациях. Образец подвергается циклическим изгибам до установленного количества циклов без нарушения целостности проводников и изоляции.

Проверка герметичности оболочки проводится для изделий, предназначенных для эксплуатации во влажных условиях или под землёй. Используются методы погружения в воду, создания избыточного давления, вакуумные испытания.

Дополнительное тестирование:

• проверка толщины изоляции;
• контроль геометрических размеров;
• тестирование электрической прочности;
• анализ состава материалов;
• испытания на климатическую устойчивость.

Все результаты испытаний документируются, заносятся в паспорт продукции. При выявлении несоответствий партия продукции подлежит дополнительной проверке или бракуется. Только после успешного прохождения всех испытаний товар поступает в продажу.

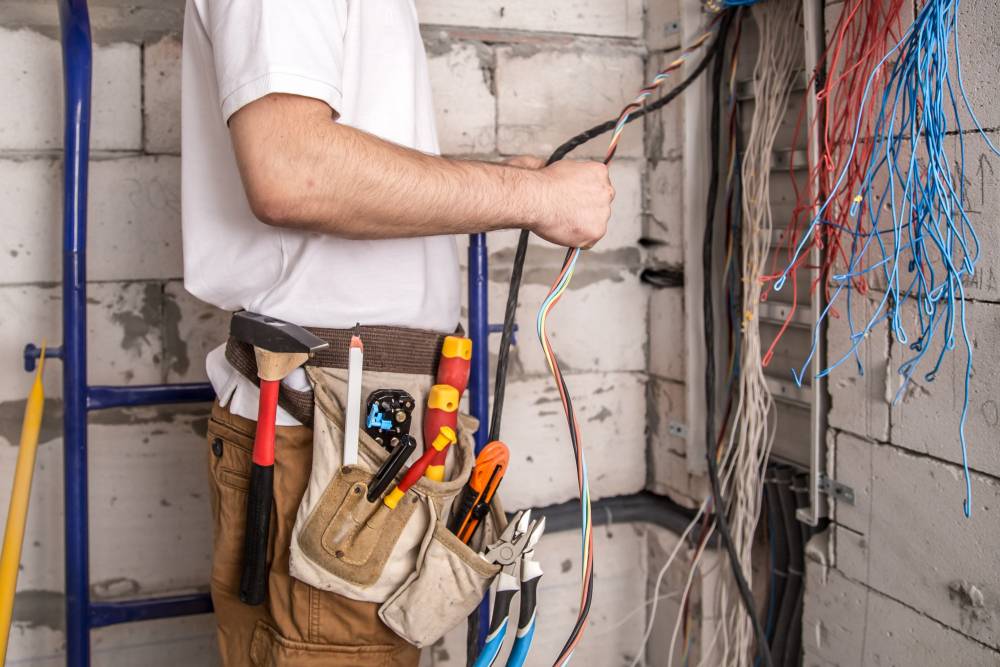

Типичные ошибки электромонтажников

• Неправильный расчёт сечения

  Это приводит к постоянному перегреву изоляции, её оплавлению и резкому повышению риска возгорания. Каждый аппарат защиты должен быть корректно подобран под сечение проводки.

• Нарушение правил соединения жил

  Скрутки, даже самые тугие, недопустимы. Для создания надёжного и безопасного контакта необходимо применять специализированные средства: клеммники, пружинные зажимы, опрессовку гильзами или сварку.

• Использование неподходящих материалов

  Применение аксессуаров и материалов, не предназначенных для электромонтажных работ, ведёт к их быстрой деградации. Изоляция теряет свойства, контакты окисляются. Это нарушает целостность и безопасность всей цепи.

• Пренебрежение заземлением

  Отсутствие или некачественное соединение защитного проводника лишает пользователя основной защиты от поражения током при пробое изоляции на корпус прибора. Эта мера безопасности обязательна для современной бытовой техники.

• Неправильная маркировка проводов

  Отсутствие чёткой идентификации обслуживание, ремонт или модернизацию сети. Любые манипуляции в щитке или распределительной коробке становятся опасными.

• Экономия на защитных устройствах

  Установка автоматических выключателей, УЗО и дифавтоматов низкого качества или их полное отсутствие — это прямой риск для электропроводки и людей. Именно эти устройства предотвращают пожары, спасают жизни при утечке тока.

• Игнорирование требований ПУЭ

  Правила устройства электроустановок — это не рекомендация, а свод обязательных норм. Их несоблюдение создаёт угрозы, которые могут проявиться спустя годы в виде аварийной ситуации.

Заключение

Покупка и монтаж кабельной продукции — это комплексная задача, требующая профессионального подхода. Маркировка проводов и кабелей содержит всю необходимую информацию для грамотного подбора. Важно помнить, что экономия на качестве может привести к серьёзным последствиям. Электромонтажные работы требуют профессионализма, строгого соблюдения всех норм, правил безопасности. Неправильно выполненная электропроводка может стать причиной серьёзных аварий и угрожать жизни людей.
