Виды кабельных лотков и их применение

Кабельные лотки предназначены для прокладки кабеля до 1000 Вольт. Используются лотки на промышленных предприятиях, на подстанциях, на подземных автомобильных парковках, в подвальных помещениях и т.д. В ногу с современными технологиями проектирование и прокладка кабельных трасс ускорилась и стала проще, благодаря чему снизилась стоимость монтажа, и повысилось качество производства. Также значительно уменьшилось количество повреждений кабеля, повысив, таким образом, эффективность производственного процесса.


Виды кабельных лотков

Кабельные лотки выполнены из материалов различного вида, каждый из которых предназначен для определенных климатических условий.

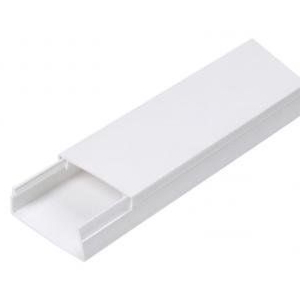

Пластиковые лотки


Такой вид лотков применяется чаще всего в помещениях при монтаже низковольтных кабелей и подразделяется этот вид лотков на парапетные или плинтусные короба, карнизные, простые или напольные кабель-каналы.
Кабельные лотки из пластика имеют разное назначение в зависимости от места их монтажа.

  • простые кабельные каналы – используют для прокладки и эстетичного скрытия проводов и кабелей в помещении, а также для защиты от пыли, влаги и механических повреждений.

  • парапетные короба (устанавливаются на уровне 60 или 100 см от пола) – такой тип предназначен для раздельной прокладки проводов, разных по значению, в связи с чем, сечение специально разделено перегородками на несколько частей. Также парапетные кабельные каналы предназначены для монтажа розеток и выключателей.

  • плинтусные кабельные лотки – применяются для незаметной и эстетичной протяжки кабеля и провода вдоль стены по горизонтальной поверхности пола.

  • карнизные кабельные каналы – предназначены для транзита кабеля или провода из одного помещения в другое непосредственно под потолком.Кабельные лотки

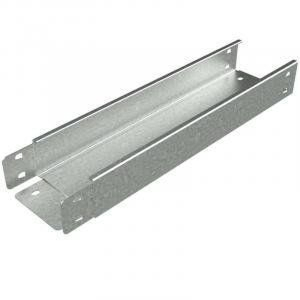

Лотки оцинкованные


Такие кабельные лотки производятся из различного рода оцинкованной стали и такой тип лотков хорошо защищен от коррозии, благодаря чему их можно использовать в зданиях с повышенной влажностью и плохой системой вентиляции. Еще одно преимущество оцинкованных лотков в том, что в отличии от других они менее подвержены окислению, которое может быть вызвано разными видами реагентов.

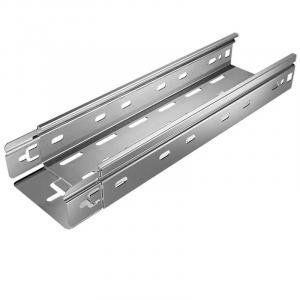

Перфорированные лотки


Перфорированные и не перфорированные (глухие) кабельные лотки. Перфорированные лотки отличаются от глухих лишь специально предусмотренными отверстиями, посредством которых обеспечивается отвод лишнего тепла при нагреве кабеля, а также улучшается теплообмен с внешней средой, отводится влага и уменьшается образование пыли. Данная конструкция обеспечивает более широкий спектр применения.

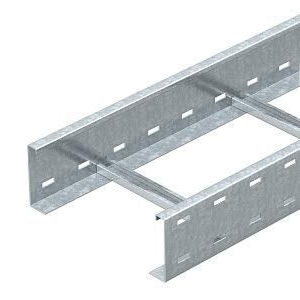

Лестничные лотки


При прокладке кабеля широкий спектр применения нашли лестничные лотки, которые чаще всего применяются на объектах промышленного типа. При строительстве цехов и прокладке кабельных трасс лестничные лотки являются экономически выгодным решением и на сегодняшний день не найти ни одной подстанции, на которой бы не использовались лотки данного типа.

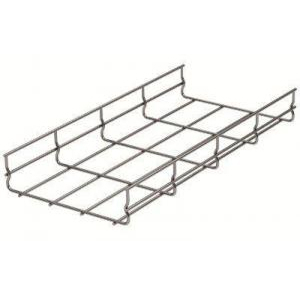

Проволочные лотки


Это электромонтажное изделие, с помощью которого можно прокладывать надежные кабельные трассы до 1000 Вольт. Лотки из проволоки представляют собой металлические каналы с сетчатой структурой и изготавливаются из проволок диаметром 3,5 mm, 4 mm и 5 mm. Метод изготовления заключается в контактной сварке. В основном проволочные лотки используются при монтаже кабеля в большом количестве и обеспечивают свободный доступ к кабелю.

Способы монтажа


Монтаж пластиковых лотков


Пластиковые кабельные каналы монтируют при помощи специальных соединительных углов, которые соединяют между собой короба. Углы могут быть как наружные, так и внутренние. Использование тех или других зависит от направления прокладываемой трассы. Для конечного декора конструкции используют специальные заглушки, которые защелкиваются в конце кабельной трассы и также защищают кабель/провода от повреждений.

Монтаж металлических лотков


Для монтажа металлических кабельных лотков, используются разные и комплектующие без которых, прокладка такой трассы просто не возможна (полки, стойки, консоли, кронштейны, профили, соединители, разделители и другие конструкции).
